İki eksende hareket edebilen platform.

[İlyas KAYA]

Sayın Tesla Coil ; Tereddüt etmek istemiyorsanız

http://www.keskinlerelektronik.com.tr/11.html

Arayın ve hatta videoyu mail olarak atın, size ihtiyacınız olan motor ne ise söyleyeceklerdir.


Not: Firma ile herhangi bir bağım yoktur.

Saygılarımla.

[Tesla Coil]

İlyas Hocam,

1.Arama; Vermiş olduğunuz firmayı aradım ama bu şekilde yardımcı olamayacaklarını alıp denemem gerektiğini söylediler.
Acaba doğru kişiyle mi konuştum ya da derdimi mi anlatamadım bilemiyorum.
Pes ettimmi? Hayır. Bir daha aradım tabi ki
2. Arama; Bu sefer farklı biri açtı telefonu daha ilgili ve bilgiliydi.

Sonuç; 2 tane motor sipariş ettim. Eft yoluyla parasını ödedikten sonra kargolancağını söylediler. İnşallah sıkıntı çıkmaz. Çok saolun ilyas hocam hızır gibi yetiştiniz =)

[İlyas KAYA]

Sayın Tesla Coil;
Her firmada olduğu gibi onlarda da anlayan ve anlamayan elbet olacaktır.
Karaköy firmaları genelde yoğunluktan ötürü pek ilgi göstermezler çünkü müşterileri genelde sadece fiyat sorar.

Adamlar bıkmışlar artık pek ilgilenmek istemezler. Ancak gerçek alıcı olduğunuza ikna olduklarında ilgi gösterirler.
Hatta ilk etapda 10 TL dedikleri malı 3 TL ye kadar alma imkanınız dahi olur.

Firma basit bir dükkan değil epey kapsamlı çalışan bir firma.
Eğer bir sorunla karşılaşırsanız bilgi verin ben yardımcı olmaya çalışırım buradan.

Selametle.

[Tesla Coil]

Hocam saolun motorlar bugün elime ulaştı ama inşallah torkları yeter telefonda görüştüğüm abiye güvenip aldık. En kısa zamanda buradan yayınlıyacağım gelişmeleri şimdi sıra elektronikde =)

[Tesla Coil]

Merhaba Hocalarım yeni bir sorunla yine karşınızdayım. Bir konu hakkında görüşlerinizi almak istiyorum.

Tasarladığımız mekanik düzeneğin yatayda hareket eden aksamına 1 tane switch 0 derece ye , dikeyde dönen kısmına +90 ve -90 dereceye denk gelecek şekilde 2 switch toplamda 3 tane switch koymayı düşünüyoruz böylece;

Motor enerjilendiğinde önce yatayda 0derece switchini bulana kadar saat yönünde dönecek ve sıfır noktasında duracak.
Sonra dikeyde +90 derecedeki switchi bulana kadar dönecek. +90daki switci bulunca duracak ve bu sefer -90 derecedeki switci bulana kadar geri geri gidecek ve bu arada +90ve-90 a kadarki darbeleri sayacak. +90 ve -90 arası 1000 darbe geldiyse +90 dereceden 500 darbe verilerek 0 dereceye getirilecek ve motor ilk çalışmaya başladığında yatay ve dikeyde 0 derece konumlarına gelecek. Sistemi böyle tasarlamayı düşünüyoruz fakat koyacağımız switchlerin kabloları sistemin sürekli dönmesine engel olacaktır bu işin içinden nasıl çıkacağız?

NOT: Konunun ana başlığında mekanik aksamın gerçeklenmiş hali bulunmaktadır bir gözatmanızda fayda vardır sistem hakkında size bilgi verecektir.

Başka bir fikri olan varmı ?

[turkcoder]

merhaba anladığım kadarı ile motor kontrol belirli mesafeye pozisyona git dur vs işlemi..

bu sistem ile ilgili 2 çalışma yaptım:

1: pan tilt motor kontrol açıklama:
sağ sol ve yukarı aşağı dönen mekanizma var bu mekanizma yı belirlenen pozisyona göre hareket edtmesini sağlıyor versiyon 1 de 6 kontrol yani  buton var 6 pozisyon programlama demek.
pozisyon 1 için sağ sol yukarı aşağı program belirledim yani şuraya kadar git dur sonra şuraya kadar git dur motor sistemi 4z harektli belirlediğim pozisyonları belirlediktenm sonra artık hangi butona basarsam mekanizma o tarafa otomatik olarak dönüyor veya hareket ediyor... bu versiyon bir kontrol devresi akıllı kontrol özelliğine sahiptir. versiyon 2 de yaptım deneme aşamasında 12 kontrol hafızasına sahip... yukarda anlatılan proje kotnrol devresi 6 ve 12 pozisyon hafızalıdır kullanıcı her bir buttono belirlediği pozisyona ayarlayıp hafızaya alabiliyor... mekanizma artık otomatik olarak seçilen duruma göre sağ sol yukarı aşağı kontrol imkanı veriyor. devrenin çıkışı 4 x pin out 5 volt ttl çıkışlıdır yani kullanıcı istedğiği ortama röle bağlayarak kontak yaparak monte edebilir..---------------


DİĞER AKILLI DEVRE AÇIKLAMASI:
akıllı ev sistemlerinde başta olmak üzre diğer sağ sol veya hareket eden motorlar ve mekanizmalar için yapmış olduğum devre belirlediğim pozisyona göre otomatik olarak konumlanır yine kontrol sistemi tek button ile akıllı olarak kontrol sağlar

amacım reklam yapmak değil yapmış olduğum projelerin bir yerlere ulaşıp yararlı olmasını sağlamaktıt saygılarımla murat...   ilgili devrelerin youtobe linkini veriyorum..
pantilt motor devresi satellite tracker
akıllı ev sistem motor devresi

detaylı bilgi allamak isterseniz eposta adresim : milk.inc@hotmail.com.tr

[İlyas KAYA]

Merhaba Hocalarım yeni bir sorunla yine karşınızdayım. Bir konu hakkında görüşlerinizi almak istiyorum.

Tasarladığımız mekanik düzeneğin yatayda hareket eden aksamına 1 tane switch 0 derece ye , dikeyde dönen kısmına +90 ve -90 dereceye denk gelecek şekilde 2 switch toplamda 3 tane switch koymayı düşünüyoruz böylece;

Motor enerjilendiğinde önce yatayda 0derece switchini bulana kadar saat yönünde dönecek ve sıfır noktasında duracak.
Sonra dikeyde +90 derecedeki switchi bulana kadar dönecek. +90daki switci bulunca duracak ve bu sefer -90 derecedeki switci bulana kadar geri geri gidecek ve bu arada +90ve-90 a kadarki darbeleri sayacak. +90 ve -90 arası 1000 darbe geldiyse +90 dereceden 500 darbe verilerek 0 dereceye getirilecek ve motor ilk çalışmaya başladığında yatay ve dikeyde 0 derece konumlarına gelecek. Sistemi böyle tasarlamayı düşünüyoruz fakat koyacağımız switchlerin kabloları sistemin sürekli dönmesine engel olacaktır bu işin içinden nasıl çıkacağız?

NOT: Konunun ana başlığında mekanik aksamın gerçeklenmiş hali bulunmaktadır bir gözatmanızda fayda vardır sistem hakkında size bilgi verecektir.

Başka bir fikri olan varmı ?

Sistemin hemen yanına çelik tel dikip kabloları çelik telin en ucundan geçirip antene bağlaya bilir (ütü masalarındaki de olur ütü yayı ) yahut kabloları spiral kablo ile değiştirirseniz işinizi görecektir.
Eğer doğru anladı isem.

Başka bir alternatif ise dönen sistemler için Rotary Connector 'dur.

[turkcoder]

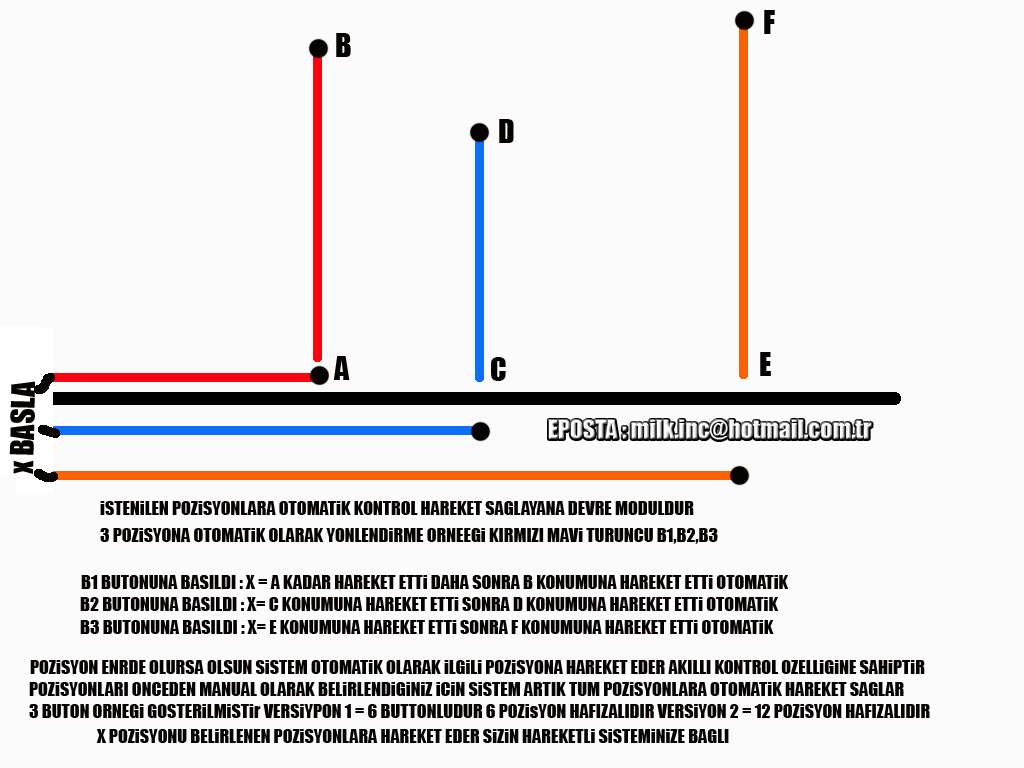

herkesin anlicağı şekilde sunum resim çizdim umarım yararlı olur saygılar...
x noktasını belirlediğimiz pozisyonlara otomatik olarak yönlendire biliyoruz 3 pozisyon belirledim hangi durumda olursa olsun pozisyon otomatik olarak hareket ediyor.

http://i.hizliresim.com/YPDEOz.jpg

[Tesla Coil]

Turkcoder ve ilyas hocalarım,

Turkcoder hocam verdiğiniz bilgiler için teşekkür ederim ancak benim sorunumu tam anlayamamışsınız yinede çok saolun.

Tecrübe yine konuştu her zamanki gibi İlyas hocam tavsiyeleriniz sonrası aklıma bişey geldi eski parçalar (telefonlardan sökülmüş + spiral kablo + slipring kullanarak şöyle bişey tasarladım. Çok saolun tekrardan=) Umarım platforma entegrasyonu sonucuda başarılı olur. Pazartesi günü sistemin tamamını bitirip yayınlamak istiyorum. Döner kablo tasarımı aşağıdaki linkte mevcut.=)
Saygılar

video 2014 05 10 16 15 41

[İlyas KAYA]

sayın Tesla Coil; Rica ederim.

Yalnız telefon kablosundan fazla akım çekemiyorsunuz. Kaliteli silikon spiral kablolardan alıp kendiniz konnector çakarsanız daha iyi olur.
Telefon için olan rotary connector (slipring) de iyi fikir açıkcası


Kolay gelsin.

[Tesla Coil]

İlyas Hocam,

Switchler için kullanıcam bu kabloları çok akım çekerlermiki? daha önce kullanmadım bilmiyorum fakat çok çekmiyeceğini düşündüm
Mahremiyet bölgesinde yaşadığım için bulabildiğim tek spiral kablo ve slipringe benzer aparat bunlar idi =(

[İlyas KAYA]

switch için ise sorun yok. Ben motorlar için kullanacaksınız zannettim

[Tesla Coil]

Hocalarım ekte projeye ait devreyi paylaştım.
Rica etsem kontrol eder misiniz eksikleri gedikleri varmı?
Motorların biri çalışırken diğer motora ait sürücüler çok ısınıyor. Aşırı ısınıyor?
bc337 lerin yerine bd137 koyarsak nasıl bir etkisi olur? Ama çalışmayan taraftaki sürücülerin bukadar çabuk ısınması sanırsam devremdeki bir mantıksızlıktan kaynaklansa gerek. Bilemedim..

motor faz akımı max: 1.5 A
gerilim: 5 volt

[İlyas KAYA]

Step motorlar durduğu zaman, eğer motor uçları boşa çıkartılmazsa aşırı akım çeker.
Bu da sürücülerin ve motorun ısınması anlamına gelir.

Bunu önlemek için motor durduktan 2 sn sonra tüm sürücülerin girişlerini "low" seviyesine çekin.

Eğer mekanizma kayma yapıyor ise ; zaten bir uçları + beslemeye bağlı olan motorun diğer uçlarınıda + ile ilişkilendirirseniz motor fren yapacak ve kendini sıkacaktır.

Bu da şu demek oluyor ; Bütün motor uçlarını birbirine kısa devre etmek.

Manuel olarak uçları kısa devre edip motor freninin mekanizmayı ne kadar tuttuğuna bakın.
Eğer yeterli gelmiyorsa motor durduktan bir süre sonra motorun + beslemesine gelen gerilimi düşürecek bir uygulama yapın.

Mesela LM2576 ADJ ile 5volt olan çıkışı motor durduğunda 1volt seviyesine düşürün.
Yahut yine motor durduğunda + besleme bir role ile taş drenç üzerinden geçsin . gibi...

[Tesla Coil]

hocam devre üzerinde bir örnek verebilirmsnz bana?
