Ledler İçin Akım Sınırlama Direnci Hesaplanması

[nurim]

Selam,
bütün malzemeyi satın aldım. Önce bilgi vereyim;
power ledler için internet sitesinde 3.5-3.7v aralığında, 350-700mA ile çalışıyor yazıyor.

Aldıklarıma gelince;
3lü seri, 2li paralel 18 li hazır pcb ve 12v 4.2a adaptör aldım;

Bir arkadaşın önerdiği direnç hesaplama sitesine bu bilgileri yazınca almam gereken direnç 1.2ohm 2w çıkıyordu (böylece her 2li grup için 1250mA akım geçiriyor) bu dirençlerden de birkaç tane aldım.

Direnci lehimlemeyi bir türlü beceremedim. Dirençsiz 18 tane power led'e 12v 4.2 amper sürücüyü bağlasam problem olur mu? gerilimde fazlası var ama akım da denk. Buna rahmen fazla gerilim çekip bozulur mu? şimdiden teşekkürler.

Dirençsiz bağlantı yapmamalısın, ledlerinin 3.5v 350mA lik olduğu ve bunlardan en fazla 3 tanesini seri bağlayabileceğine göre 3x3.5v=10.5v eder. Bunu da 12v ile beslersek bağlanması gereken seri direnç (hesapla 4.3ohm çıkar) standart değer olarak da 4.7 OHM 1W olmalıdır. Devreden (seri olduğu için) 1ledin akımım kadar yani 350mA akım geçer. 18 Ledin bağlanması için mecburen 18/3=6 gurup yapılması zorunludur. Bu guruplarda kendi aralarında paralel bağlanmalıdır. 18 li led gurubu içinde 350mAx6=2100mA yani 2.1Amper çekilecektir.
Bir üçlü seri ve ikili paralel bağlama(önermem) yaptığında (6 LED) ise  bu bağlantı gurubundan 18/6=3 tane gurup yapacaksın. Her bir guruba 2.2 ohm 1W direnç bağlayacaksın. Yine toplamda çekilen akım 2.1A civarında olacaktır.

[morishidol]

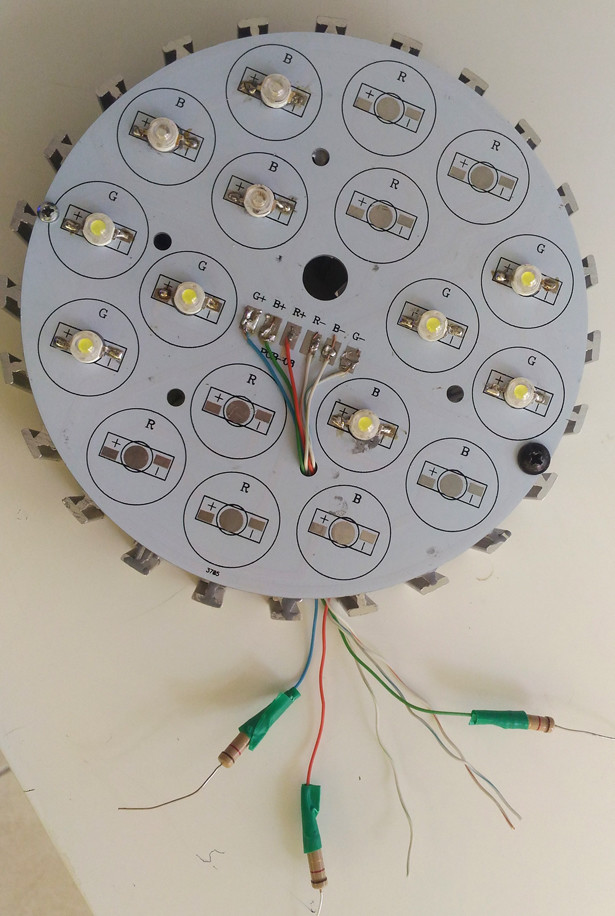

Günaydın, dirençleri de lehimlemeyi becerebildim;

[morishidol]

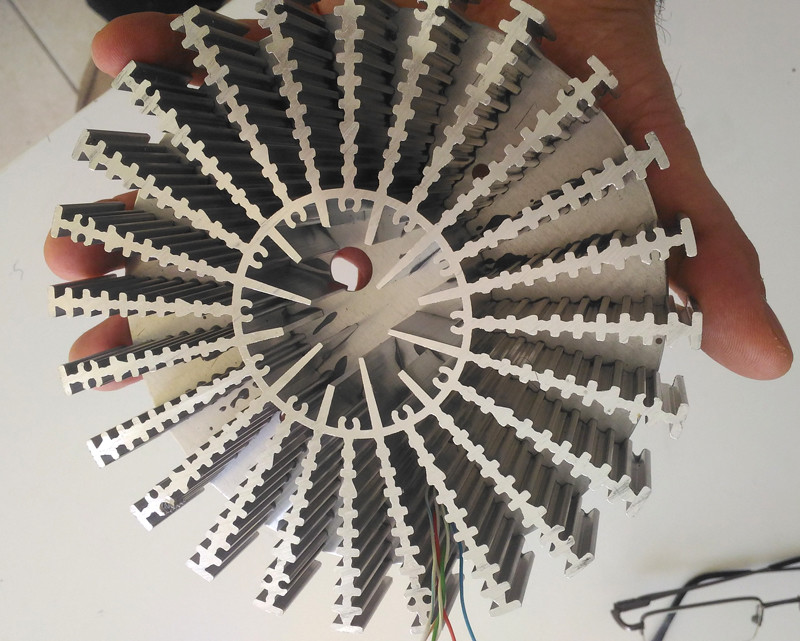

Bu aydınlatmayı fan ile beraber sorunsuz yaptım, çalıştırdım. Yanlız elimde sabit akımlı sürücü ile çalışan 35x1w (350mA) led armatür de var, onun kadar ışık vermiyor. Hatta 2/3 daha sönük bir aydınlatma diyebilirim. Bunun nedeni dirençler mi? ışımayı beğenmedim. Ne yapabilirim?

[mehmet]

Renk kollarının akımları ne kadar? Direnç
yerine LM317 veya Mosfet - Transitör ikilisi
ile akım sınırlaması yapmak daha iyi olacaktır.

Zira; ledler yapıları itibarıyla ısındıklarında iç
dirençleri düşer. Fazla akım çekmeye ve daha
fazla ısınmaya başlarlar. Bu kısır döngünün önüne
ancak akım sınırlama devreleriyle başa çıkılabilinir.
Seri bağlanan direncin üzerinde değişen akıma
bağlı olarak değişken bir gerilim oluşur...
