Pic çıkışında optokuplör kullanımı

[hohner]

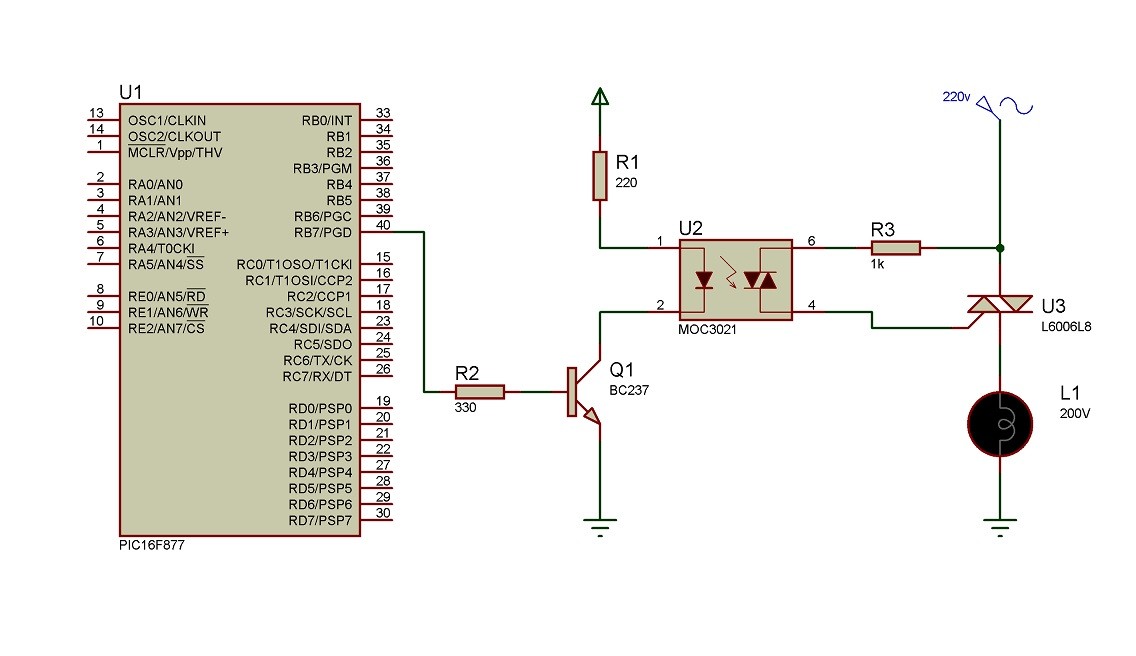

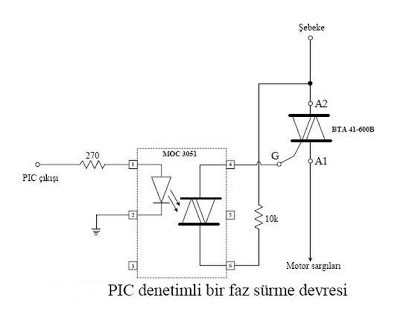

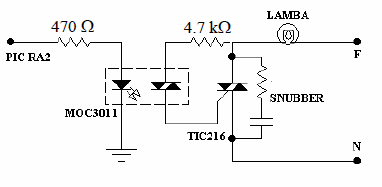

ÜStadlarım 5 volt ile çalışan bir pic çıkışına optokuplör bağlamak ve triyak sürmek istiyorum. Bu triyak ile 220v lamba yakılacak. fakat hangi optokuplör kullanılmalı hangi devre kullanılmalı pek bir bilgim yok. aşağıdaki devrelerden hangisi uygundur.

bu devrede transistör ve ön drencini çıkartarak entegre çıkışını direkt olarak opto nun 2 numaralı bacağına bağlayabilir miyiz ve bu devre çalışır mı?

[mg1980]

Ortadaki şema daha uygun gibi.470 ohm direnci 220-270 yapabilirsiniz.MOC3021, MOC3063 de olabilir.Buna benzer devreler halen kullanıyorum.

[hohner]

Snubber kullanmasak olur mu?
Ete hocam sizin de fikrinizi öğrenmek isterim.

[EMKE]

Ortadaki şema ve en allttaki şema uygundur , snubber kullanmak yararlı olur özelliklede devrede programlı entegreler var ise  snubber triyakın çalıştırdığı kontaktör bobin gibi alıcıların parazit sönümlerini gerçekleştirir buda programlı entegrelerin reset vs gibi hatalar vermesini engeller.

[hohner]

Ortadaki şema ve en allttaki şema uygundur , snubber kullanmak yararlı olur özelliklede devrede programlı entegreler var ise  snubber triyakın çalıştırdığı kontaktör bobin gibi alıcıların parazit sönümlerini gerçekleştirir buda programlı entegrelerin reset vs gibi hatalar vermesini engeller.

Hocam BT137 kullanıyorum bunun için hangi optoyu önerirsiniz. ayrıca dirençlerde değişiklik yapmalı mıyım.

[Burak]

Ortadaki şema ve en allttaki şema uygundur , snubber kullanmak yararlı olur özelliklede devrede programlı entegreler var ise  snubber triyakın çalıştırdığı kontaktör bobin gibi alıcıların parazit sönümlerini gerçekleştirir buda programlı entegrelerin reset vs gibi hatalar vermesini engeller.

Snubber devresinin varlığı yada yokluğunun entegre resetlenmesi ile uzaktan - yakından alakası yoktur .. Snubber devreleri triyak veya tristörlerin indüktif yüklerin sürülmesinde kullanılan devrelerde anlık gerilim sıçramasından dolayı yarıiletkenlerin istemsiz olarak susma'ya yada anlık olarak iletime geçmelerine engel olmak için kullanılır .. Opto'lar ile sürülen sistemlerde bilindiği üzere zaten amaç gerilimsel yalıtım sağlamak olduğundan resetlenme triyak sürücü devrelerinde söz konusu olamaz ..

Hocam BT137 kullanıyorum bunun için hangi optoyu önerirsiniz. ayrıca dirençlerde değişiklik yapmalı mıyım.

Snubber eklentisine sahip olan devrelerin kullanılması zaten önerilen devre şematiğidir . Sadece saf omik yükler sürülecek bile olsa .. Sürmek istediğin yükte tam faz kontrolüne sahip olmak istiyorsan Zero Cross Detection özelliği olmayan bir optokuplör seçmelisin .. Bu skalada üretilmiş olan Motorola'ya ait MOC ile başlayan birçok entegre bulunuyor herhangi birisi iş görecektir ..

Burak

[hohner]

Snubber devresinin varlığı yada yokluğunun entegre resetlenmesi ile uzaktan - yakından alakası yoktur .. Snubber devreleri triyak veya tristörlerin indüktif yüklerin sürülmesinde kullanılan devrelerde anlık gerilim sıçramasından dolayı yarıiletkenlerin istemsiz olarak susma'ya yada anlık olarak iletime geçmelerine engel olmak için kullanılır .. Opto'lar ile sürülen sistemlerde bilindiği üzere zaten amaç gerilimsel yalıtım sağlamak olduğundan resetlenme triyak sürücü devrelerinde söz konusu olamaz ..

Snubber eklentisine sahip olan devrelerin kullanılması zaten önerilen devre şematiğidir . Sadece saf omik yükler sürülecek bile olsa .. Sürmek istediğin yükte tam faz kontrolüne sahip olmak istiyorsan Zero Cross Detection özelliği olmayan bir optokuplör seçmelisin .. Bu skalada üretilmiş olan Motorola'ya ait MOC ile başlayan birçok entegre bulunuyor herhangi birisi iş görecektir ..

Burak

Hocam moc3041 işimi görür mü?

[Burak]

Sana random phase opto lazım o yüzden MOC3051 kullanman gerek .. Datasheet'inde snubber'lı devre örnekleride bulunmakta..

Burak

[hohner]

Sana random phase opto lazım o yüzden MOC3051 kullanman gerek .. Datasheet'inde snubber'lı devre örnekleride bulunmakta..

Burak

hocam değerli bilgilerinizi bizimle paylaştığınız için teşekkürler. Öğrenme açısından soruyorum, bu random phase olayı nedir?

[Burak]

Triyak ve Tristör gibi faz kontrolünde kullanılan yarıiletkenler bir sinüsoidal dalga şeklinin bir pi'lik yani herhangi bir yarım periyodluk zamanında yada diğer bir ifadesiyle 10 milisaniyelik bir yarı peryodunda 0-10 ms veya 10-20ms arasında istenilen bir anda ateşlenebilir .. Random phase kontrolü herhangi bir faz anında suskun olarak durumunu korumakta olan bu yarıiletkenin ateşlenmesi durumunda iletime geçerek sıfır geçiş noktasına kadar iletimde kalmasıdır .. Diyelim ki 0-10 ms'lik bir yarım peryodun 5. milisaniyesinde ateşlenen bir yarıiletken (Triyak ve tristör) bizim belirlediğimiz bir anda iletime geçirilmiş olduğundan biz bunu random phase triggered (herhangi bir anda ateşlenmiş) olarak ifade ediyoruz .. Bizim bu tür devrelerde ihtiyacımız olan tek şey şebekeden bize gelen bir sinüs biçimli dalganın sıfır olduğu anı tespit etmektir .. Bu şekilde istediğimiz gibi sanki DC bir çalışmada darbe genişlik modülasyonu kullanırcasına yükün üzerindeki etkin gerilimi V_efektif kontrol etmiş oluruz .. Güç elektroniğinde ciddi bir yere sahip olan bu yarıiletkenler iletime geçme hızından dolayı rölelerden ayrılıp daha avantajlı bir pozisyonda incelenmekte mühendislik eğitiminde .. Dikkat edilmesi gereken şey bu yarıiletkenin sürdüğü yükün istenilen yada arzulanan bir anda susup susmayacağıdır .. Çok ciddi motor hız kontrolü sürücü sistemlerinde motor gücünüde hesaba katarak alfa+beta süresini hesaplayarak ateşleme açısını kontrol ederiz .. Bunun için çokca kullanılan Siemens PLC sistemleri hazır bloklar ile programlandığından bir miktar daha diğer MCU üreticilerini arka planda bıraktı .. Şunu bilmelisin ki 8 bitlik bir işlemci ile bile yapamayacağın bir sürücü devresi yok .. PIC , STM ve ATMEL mikrodenetleyicileri endüstriyel operasyonlarda kullanılmaya SON ! derece uygundur .. Dikkat edilmesi gereken tek şey analog katın bilimsel desteklerle dizayn edilmesidir ..

Burak

[hohner]

Triyak ve Tristör gibi faz kontrolünde kullanılan yarıiletkenler bir sinüsoidal dalga şeklinin bir pi'lik yani herhangi bir yarım periyodluk zamanında yada diğer bir ifadesiyle 10 milisaniyelik bir yarı peryodunda 0-10 ms veya 10-20ms arasında istenilen bir anda ateşlenebilir .. Random phase kontrolü herhangi bir faz anında suskun olarak durumunu korumakta olan bu yarıiletkenin ateşlenmesi durumunda iletime geçerek sıfır geçiş noktasına kadar iletimde kalmasıdır .. Diyelim ki 0-10 ms'lik bir yarım peryodun 5. milisaniyesinde ateşlenen bir yarıiletken (Triyak ve tristör) bizim belirlediğimiz bir anda iletime geçirilmiş olduğundan biz bunu random phase triggered (herhangi bir anda ateşlenmiş) olarak ifade ediyoruz .. Bizim bu tür devrelerde ihtiyacımız olan tek şey şebekeden bize gelen bir sinüs biçimli dalganın sıfır olduğu anı tespit etmektir .. Bu şekilde istediğimiz gibi sanki DC bir çalışmada darbe genişlik modülasyonu kullanırcasına yükün üzerindeki etkin gerilimi V_efektif kontrol etmiş oluruz .. Güç elektroniğinde ciddi bir yere sahip olan bu yarıiletkenler iletime geçme hızından dolayı rölelerden ayrılıp daha avantajlı bir pozisyonda incelenmekte mühendislik eğitiminde .. Dikkat edilmesi gereken şey bu yarıiletkenin sürdüğü yükün istenilen yada arzulanan bir anda susup susmayacağıdır .. Çok ciddi motor hız kontrolü sürücü sistemlerinde motor gücünüde hesaba katarak alfa+beta süresini hesaplayarak ateşleme açısını kontrol ederiz .. Bunun için çokca kullanılan Siemens PLC sistemleri hazır bloklar ile programlandığından bir miktar daha diğer MCU üreticilerini arka planda bıraktı .. Şunu bilmelisin ki 8 bitlik bir işlemci ile bile yapamayacağın bir sürücü devresi yok .. PIC , STM ve ATMEL mikrodenetleyicileri endüstriyel operasyonlarda kullanılmaya SON ! derece uygundur .. Dikkat edilmesi gereken tek şey analog katın bilimsel desteklerle dizayn edilmesidir ..

Burak

Hocam bilgiler için çok teşekkürler sayenizde aydınlandım. Fakat şöyle bir sorunum var. Bulunduğum şehirdeki parçacılarda MOC3051 bulamadım. Sadece birinde MOC3041 vardı.
Kızmazsanız eğer sorum şudur; sadece bir lamba yakacağım 3041 benim işimi görmez mi?

Keşke dediğiniz 3051 i bulabilseydim fakat maalesef küçük bir şehirde yaşıyoruz.

[Burak]

Anlattığım üzere görmez .. İnternetten edinebilirsin ..

Burak

[mg1980]

MOC3041 ile MOC3051 arasındaki fark nedir ? Bunlar her halde 2-3 TL civarında bir şeydir alıp deneyebilirsiniz.Göndereyim diyeceğim kargo parasına değmeyecek.

[Burak]

MOC3051 3021 Random Phase Triac Driver olarak satılıyor ve hiçbir farkı yok .. Tek farkları fotodiyotun sürülmesinde gereken akım miktarları dolayısıyla değişkenlik gösterecek tek şey fotodiyot öndirenci .. Biraz önce baktım direnc.net'te 3021 90 kuruş ..

3041 ve 3051 yani ZCD devresine sahip olan ve olmayan bir triyak sürücü arasındaki farkı anlatmaya gerek yok , 3051'i random phase olarak ifade ettik ve ne işe yaradığını önceki  mesajlarda anlattım ..

3041 için ise , ateşlendiği anda sıfır geçiş noktasında değilse iletime geçmiyor diye kısa bir ifade kullanalım .. Umarım anlaşılmıştır ..

Burak

[hohner]

hocam 3051 internetten temin ettim en alttaki devreyi hazırladım ve daha önce kulandığım (çalışan "transistör tetikleyen") 12f675 e bağladım. 270 ohm ön drenç ile fakat avometre diyot pozisyonu ile 4-6 uclarından kontrol ettiğimde iletimde olmadıklarını gördüm.

MOC3051 3021 Random Phase Triac Driver olarak satılıyor ve hiçbir farkı yok .. Tek farkları fotodiyotun sürülmesinde gereken akım miktarları dolayısıyla değişkenlik gösterecek tek şey fotodiyot öndirenci .. Biraz önce baktım direnc.net'te 3021 90 kuruş ..

3041 ve 3051 yani ZCD devresine sahip olan ve olmayan bir triyak sürücü arasındaki farkı anlatmaya gerek yok , 3051'i random phase olarak ifade ettik ve ne işe yaradığını önceki  mesajlarda anlattım ..

3041 için ise , ateşlendiği anda sıfır geçiş noktasında değilse iletime geçmiyor diye kısa bir ifade kullanalım .. Umarım anlaşılmıştır ..

Burak
