RGB LED SÜRÜCÜ DEVRE PIC16F629

[gktek06]

@gevv hocam bana rgb devresi lazım kumandalı burda olduğu bibi ben bilgisayar tamircisiyim çizim ve yazılımdan anlamam yardımcı olursanız sevirim.

[gevv]

O zaman  https://www.hepsiburada.com/ara?q=rgb+led+kumanda bunlardan alın en ucuzu 64tl  5 metre rgb led ile set.

buda efekt + sese duyarlı https://urun.n11.com/serit-led/rgb-led-toplama-sihirbazi-5050-smd-300-ledli-3-cipli-P392738427 65tl kargo bedava

Pic12f629 fiyatı 20...40tl arasında  diğer malzemeler, kumanda kart baskı derken;

Zaman ve maliyet açııcından bakarsak sizin için hazır kumandalı modüller çok daha uygun.

[gktek06]

Hocam ben hepsinin farkındayım elimde baya 12f675 ve irfz44 mosfet var ben bunları değerlendirmek istiyorum burda bana sadece tek maliyet pcb ve kumanda olacak

[alisumer]

gevv in paylaştığı linkte projenin orijinal ASM ve HEX dosyaları var gördüğüm kadarı ile de program içinde  629 ve 675 için kendi ayarları otomatik yapılıyor yükle çipine çalışıyorsa çalışır.çalışmıyorsa ki simulasyonların hiç birinde ben çalıştıramadım yazılımın inc dosyalarından ibaret olduğu ve yönteminden kaynaklı düzenleme ile kimse uğraşmaz.senin yapacağın sadece yazılımı yükleyip verilen devreyi kurup denemek yazılım yazmana gerek yokki

[gevv]

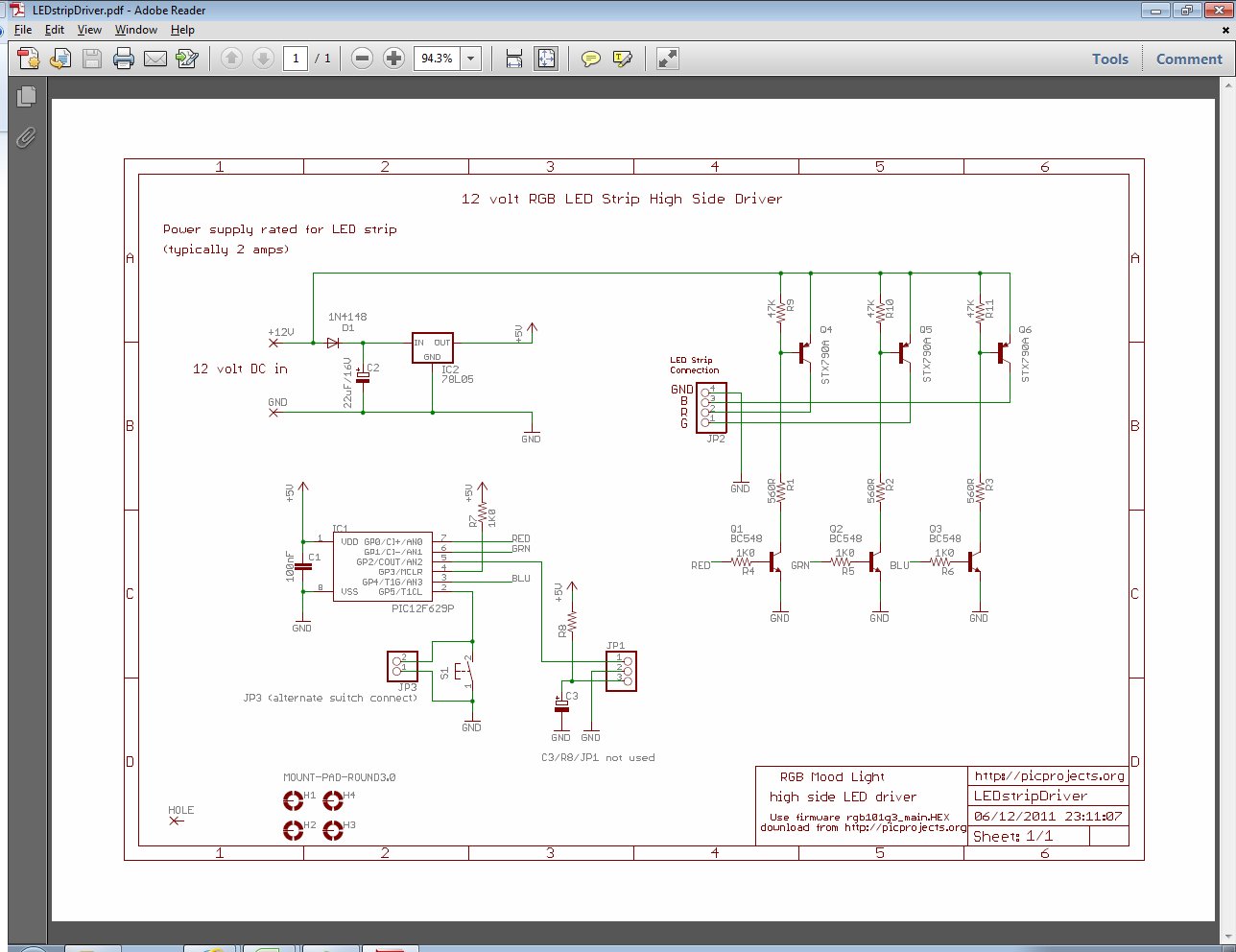

@gktek06  kaynak sayfada ki şemayı  ilk  iletideki pcb çizimleri ile karşılaştırınca aynı olduğu görünüyor

http://picprojects.org.uk/projects/rgb109/index.htm

http://picprojects.org.uk/projects/rgb109/files/LEDstripDriver.pdf

http://picprojects.org.uk/projects/rgb101/code/rgb101g3.zip  kaynak kod

http://picprojects.org.uk/projects/rgb101/code/rgb101g3_main.HEX



Şimdi

x gnd aux pinleri uzaktan kumanda gözü içindir

denilmiş  video sayfası çalışmıyor silinmiş kumanda ile çalıştığını gördünüz mü ?



kaynak sitede bu bağlantılar hakkında (JP1)  kullanılmıyor açıklaması var

ya paylaşımı yapan kişi kumanda özelliği için yazılımı düzenledi veya test etmeden kumanda gözü için dedi

Ekleme: Buradaki RGB_12F629.HEX  ve kaynak sitedeki rgb101g3_main.HEX  dosyasını bu siteden karşılaştırdım  hiç bir fark yok bu durumda paylaşan kişi bir düzenleme yapmamış  kumanda özelliği olduğu  muamma..  ama pic12f675 ile kullanabilirsiniz.

Fakat rgb101g3_main.asm  kaynak kod dosyasında ki açıklamaya göre .asm dosyasını 12f675 için tekrar derlemeniz gerekli

Kaynak kodda ki açıklama;

; This code will run on 12F629 / 12F675 and 12F683. Select the desired processor
; from the Configure - Select Device menu option in MPLAB IDE, then use the
; Project - Quickbuild option to create the .HEX output file.

; Bu kod 12F629 / 12F675 ve 12F683'te çalışacaktır. İstediğiniz işlemciyi seçin
; MPLAB IDE'de Yapılandır - Aygıt Seç menü seçeneğinden, ardından
; Proje - .HEX çıktı dosyasını oluşturmak için Quickbuild seçeneği

1  pic modelini seçin



2 derleyin



Bende MPLAB v8.15a  kurulu derleme yapmadı  yazar MPLAB v8.56  kullanmış büyük ihtimal bu sürümde derlenir veya forum derleme için yardımcı olur.


Kumada özelliği büyük ihtimal yok bunun için yazılımı değiştirmeden alıcı gözün çıkışna transistör ekleyip seçim pinini kontrol edebilirsiniz ama her kumanda da çalışır etrafta başka kumanda kullanan varsa sıkıntı

[gktek06]

hocam hepinize çok tek ederim 12f675 hex yükledim devre çalışmıyor.

Elimden gelen bir şey olmadığı için bekliyorum

[gktek06]

Ücret karşılığında bana bu devreye benzer devre yapacak kimse yok mu?? hex kodu dahil 12f675 göre

[alisumer]

  adam gözünü kararttı beyler

:020000040000FA
:1000000085018316EC308500FF3090009F0105309C
:1000100081009516151596168312073099008B15D9
:1000200020308400DF008001840ADF08031D1328CC
:100030008720B33081000B110A30BF007020031DF0
:100040002328B50A1E284121031928280321232823
:1000500048083502031C03214808340603193228D6
:1000600070202C285220491C9420FF303728AE0FD6
:100070004828AE0A4C08AA002A0F05104D08AB000C
:100080002B0F85104E08AC002C0F05120B195721B1
:10009000AA0A03190514AB0A03198514AC0A03193B
:1000A000051637286C20B600013E03196728363044
:1000B0008400840AB20A0319B30A6C2080003A3023
:1000C0000406031D5928B20A0319B30A08003008B0
:1000D000B2003108B300522833088A003208820087
:1000E0009020013E031979280530B0070318B10AA2
:1000F0007028B40AB00A0319B10A9020013E03190E
:1001000087283008B2003108B30003010800B401A9
:100110000130B100B300CE30B000B200FF380800AB
:1001200031088A00300882003708C0003608BE0057
:10013000031DA2283808CC003908CD003A08CE00AB
:10014000AD0108001330AD000130A000A100A200F5
:100150004C0838020318AF28A003A003003CA300FA
:100160004D0839020318B728A103A103003CA400DD
:100170004E083A020318BF28A203A203003CA500C0
:10018000230824020318CB28230825022508031876
:10019000D0282308D028240825022508031C240879
:1001A000003CA900A600A700A80008000130CA0072
:1001B0000A212F088500851EDB280F30EA2005085C
:1001C0000B10630000005A30EA20851ADB28851ED8
:1001D000E728002881010B110B1DEC28FF3E031DB1
:1001E000EA28080083169A009B0A1C1555309D00CA
:1001F000AA309D009C148312080083169B0A1C14CD
:100200001A0883120800CA0AC801B401C901CC0146
:10021000CD01CE010F21CA08031D0A2908004A0892
:1002200003190800FF3E0319232983161C088312B3
:100230000239031D08000008F220840A0408473A26
:100240000319CA0108003408C100C6004C08C200E6
:10025000C6074D08C300C6074E08C400C6074908B4
:10026000C5004607003CC6004130840083169B0150
:100270008312CA0A08000408CB064B06CB0684008A
:10028000080083169C1842299B01FD20C800C70066
:10029000FD20CC00C707FD20CD00C707FD20CE0004
:1002A000C707FD20C900C707FD2047070800010850
:1002B000B33E81000B113B210F213B21C7080319DD
:1002C0006729BD0B6729C70B67290130CA00BC0825
:1002D000031DBC03851A7029BB0A0319D6288E2971
:1002E000FC303B0703187629BB018E29BC08031D8F
:1002F0008129BB010130C9066430BC000830C70049
:100300008E2970205220CC01CD01CE0194200A30DC
:10031000BF00BB010830C700BC01C9014918080073
:10032000AD080319C229BE0B08003608BE00380804
:100330004C06031D9D292D10A5292308A607031C83
:10034000A5292908A6072008CC0739084D06031D52
:10035000AB29AD10B3292408A707031CB32929082A
:10036000A7072108CD073A084E06031DB9292D120B
:1003700008002508A807031C08002908A807220868
:10038000CE070800C0080319CB29BF0B08000A30AC
:10039000BF00C00B08005220942008000234003433
:1003A000FF340034003402340034FF340034FF34AE
:1003B0000234003400340034FF340234003400349A
:1003C000FF34FF34023400340034FF34003402348C
:1003D0000034FF34FF340034FF3408340534A034D3
:1003E0000034003408340534A0340034A034083418
:1003F000053400340034A034083405340034A0340B
:10040000A034083405340034A034003408340534F2
:10041000A0340034A034FF3406340034FF34C83430
:10042000183406340034C8341834FF340634003429
:100430001834FF34C834FF3417340034FF34C83460
:100440001834173400341834FF34C83417340034E7
:10045000C8341834FF34FF341E340034FF34803481
:1004600000341E3400348034FF340034FF341E3432
:100470000034FF34003480341E34003480340034BF
:10048000FF34FF341E3400340034FF3480341E3413
:10049000023400348034FF34FF3400340534FF3438
:1004A00000340034013400340034003400340034AB
:1004B00005340034FF340034013400340034003497
:1004C00000340034053400340034FF340134003487
:1004D000003400340034FF3402340534FF34003477
:1004E0000034013400340034003400340234053464
:1004F0000034FF340034013400340034003400345C
:100500000234053400340034FF3401340034003444
:1005100000340034FF3402340134FF34003400343A
:10052000023401340034FF34003402340134003426
:100530000034FF34FF3402340134FF3440340034DB
:100540000234013440340034FF34023401340034C6
:10055000FF344034FF340034FE34F034F034F034EF
:10056000FF340034FE34803480348034FF3400346F
:10057000FE34303430343A34FF3406340A34FF3435
:100580000034003406340A34FF34FF3400340634B7
:100590000A340034FF34003406340A340034FF34A3
:1005A000FF3406340A3400340034FF3406340A348D
:1005B000FF340034FF34FF3419340534FF34003481
:1005C000003419340534FF34FF3400341934053451
:1005D0000034FF340034193405340034FF34FF3460
:1005E0001934053400340034FF3419340534FF3431
:1005F0000034FF34FF3404340A34FE342034003431
:1006000004340A34FE348034003404340A34FE34B2
:10061000F034003404340A348034F0340034FF34CD
:1006200004340A3400341034FF3404340A340034FF
:100630008034FF3404340A340034F0348034043419
:100640000A3410341034F03404340A34F0341034E2
:10065000F03404340A3440340034FA34FF340A34B9
:100660000434F0340034F0340A34043420340034D8
:10067000F0340A3404348034003480340A340434CE
:10068000F03400342034FF3400340134FF340034BB
:100690000034003401340034FF34003400340134B9
:1006A00000340034FF34FF3400340234FF340034AB
:1006B0000034003402340034FF3400340034023497
:1006C00000340034FF34FF3400340434FF34003489
:1006D0000034003404340034FF3400340034043473
:1006E00000340034FF34FF3400340634FF34003467
:1006F0000034003406340034FF340034003406344F
:1007000000340034FF34FF3400340834FF34003444
:100710000034003408340034FF340034003408342A
:1007200000340034FF34FF3400340A34FF34003422
:10073000003400340A340034FF34003400340A3406
:1007400000340034FF34FF3400341434FF340034F8
:100750000034003414340034FF34003400341434D2
:1007600000340034FF34FF340034053400340F34D7
:100770000F340034033400340034003400340534C2
:1007800000340F340F3400340334003400340034A8
:100790000034053400340F340F3400340334003493
:1007A0000034003400341434003400340034FF3496
:0207B000FF3414
:0407B20000340034DB
:02400E00A43FCD
:00000001FF

bunu yükle düzenledim çalışıyor

[alisumer]

simulasyonda çalışıyor sıkıntı görünmüyor

[gktek06]

@alisumer kardeşim çok sağol ama ben hex dosyasına çeviremem bilmiyorum sana zahmet olmazsa hex çeririp tekrar atarmısın rica etsem

[alisumer]

txt dosyasına yapıştır uzantsını hex yap olur

[gktek06]

@alisumer hocam cok sagol bu sefer çalıstı 12f675 ile sadece bir sorum olacak yazlımda kumanda özelliği var mı göz yeri var

https://www.robolinkmarket.com/ir-alici-38khz

[alisumer]

önemli değil .bakmadım ama varsa da muhtemelen bilindik kumanda protokolleri ile değildir çünkü zaten çipin limitleri doldurulmuş durumda mevcut işlemlerle belki sadece kızılötesi led ile buton görevi yaptırılıyordur ir sensöre  o mümkün ama çok verimli çalışmaz yanlış okumalara neden olur bakarım müsait olunca

[alisumer]

auxIn sadece giriş olarak tanımlanması yapılmış ama program içerisinde hiç kontrol edilmiyor.boş yani.sen buton kısmına uygun değerle pullup yapılmış bir foto diyot ile herhangi bir kumandanın herhangi bir tuşuna bastığında bacaağı toprağa çekerek basit bir kumanda yapabilirsin nekadar verim alırsın bilemem.

[gktek06]

Hocam size ulaşacağım bir irtibat verirmisin
