PICKIT2 CLONE - ZIF SOKETSİZ USB PIC PROGRAMLAYICI

[cevat]

Arkadaşlar bu önereceğim PICKIT2 CLONE microchip 'in yazılımlarını kullanmakta (Yazılım, denetleyicileri otomatik tanımakta ve sigorta ayarlarını otomatik yapmaktadır. )

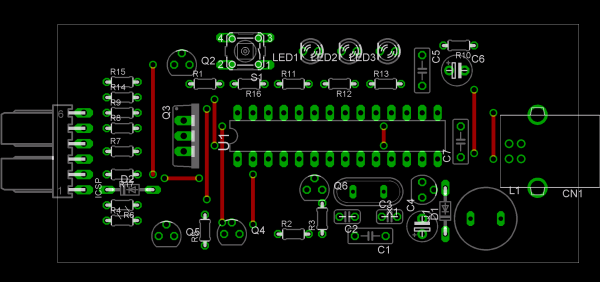

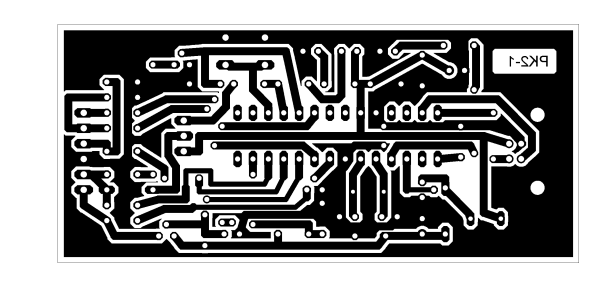

USB  PIC PROGRAMLAYICI devre de ZIF soket kullanılmamış, tamamen mosfetler üzerine kurulu olan yapıdaki sorun; p kanal mosfetlerin piyasa da pek bulunmayışı, yazının devamında çözümünü de anlatacağım.



Devreye ait ayrıntılı bilgiler http://electronics-diy.com/electronic_schematic.php?id=821
Devreye ait dosyalar http://www.blue17.elektroda.eu/?file_id=17
Devreye ait yazılımlar http://ww1.microchip.com/downloads/en/DeviceDoc/PICkit%202%20v2.61.00%20Setup%20A.zip




Devrenin yapımı kolay ve çalışan devredir. N kanal mosfetler yerine NPN transistör kullanılabilir. Devre de kullanılan P kanal BS 250 mosfeti çok aradım, bulamadım.
Çözümü BC tip PNP transistörün beysine 1.5 kO luk direnç bağlayarak çözüldü.

Devre çıkışında kullanılan diğer P kanal  IRF9Z34 - IRF9530 - IRF9540 mosfetler kullanılabilir.

Devreleri hazırlayacak arkadaşlara başarılar dilerim...

İyi çalışmalar, kolay gelsin...
