Merhaba Arkadaşlar.
   Bu yaz yapmış olduğum bi motor kontrol devresini sizlerle paylaşmak isterim.
Devreyi maksimun yükte iken yaklaşık 10A civarı bir akım çeken 12V Dc bir fanın motor devrini ayaramak için yapmıştım. Devre çok iyi çalışıyor. Benim kullandığım motor 12V gelirimde tam yükte iken yaklaşık 8.5-9A akım çekiyordu. Devrede mosfet olarak IRF540 kullandım. Bu mosfet tam doyumda iken 22A akıma dayanabiliyor. Mosfet akımı yüksek olduğu için devredede fazla ısınmıyorlar.

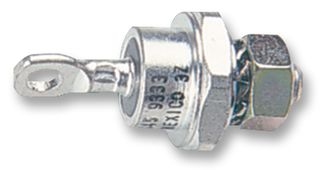

   Ayrıca Devre girişindeki Diyot 12A akıma dayanabilecek metal kılıflı diyotlardan bağladım. Elimde birkaçtane vardı bunlardan kullanayım dedim. Ters gelirim verilmesine karşı koyulmuştur.
Tam olarak resimdeki gibi

image hosting gif

Bu Elemanı PCB üzerine Vidalamanız gerekir. Zaten Baskı Devre üzerinde yeri bellidir. Somunlu kısımdan PCB ye monte edin.


image hosting png

Devre şeması yukarıdaki gibidir. Görüldüğü gibi PIC12F683'ün Gp0 pinine bağlı olan 1K değerindeki potansiyometre ile PWM sinyalinin duty Değeri değiştirilir. PWM sinyali olarak 1KHz kullandım. Bu haliyle motordan biraz ses geliyor. Fakat Benim için pek ses sorun olmuyordu. Üstelik Diğer Denemelerimde farklı frekanslarda denedim ama motor en verimli bu frekansta çalıştı. Daha yüksek frekanslarda Motor Besleme voltajını çok yüksek tutmak gerekiyor.

Görüldüğü Gibi Devrenin Yük kısmında IRF540 var. Mosfeti sürmek için ise TLP250 kullandım.

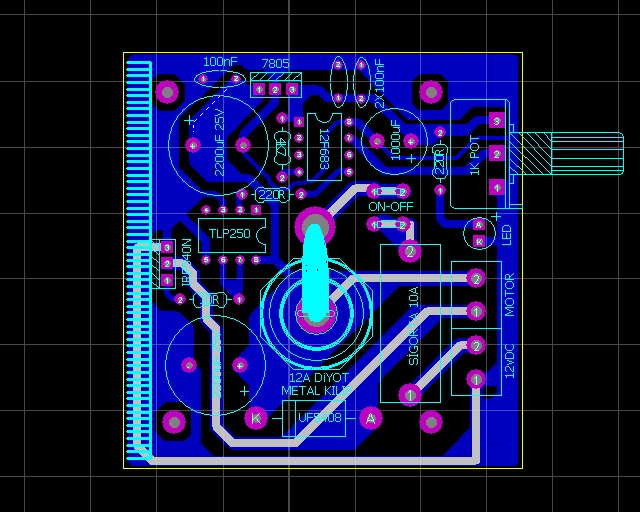

Devrenin Baskı devresi ise aşağıdaki gibidir.


adult image hosting

PCB üzerindeki ON-OFF yazan yere ben pcb tipi Erkek kablo papucu bağladım. Bu şekilde kablo ile ON-OFF anahtarına bağlantı yaptım. Biraz daha estetik oldu yani.

Diyeceklerim bu kadar. Yazılımı Pic Basic İle yazdım. Karşılaştığım Bazı sorunlarda ETE hocamızda bana çok yardımcı olmuştu. Bu Yüzden Ona tekrardan teşekkürlerimi sunuyorum. Devre sorunsuz çalışmaktadır.

[ta2mix]

güzel projeleri takdir etmek için yazı yerine teşekkür butonu olsa fena olmaz

[ete]

Teşekkür butonu forum alt yapısına bağlı bir iş sanırım. SMF de aradım ama bu özelliği bulamadım.

Ete

[gevv]

teşekkür butonuna tıklamak yerine bunu yazmak yazara daha fazla feyz verir   diye düşünüyorum

bende bir zamanlar bu ayrıntıyı istedim fakat faydasından çok zararı (veri tabanını şişirir, ek mysql sorguları vb..) olduğunu görünce ve  yazmanın ilgili konuyu canlı tutması sebebiyle bu ayrıntıyı düşünmekten vaz geçtim

ama modül kurarak yapılabilir   Ete hocamıza kalmış

Eline sağlıkk @Mucit23  kardeşim paylaşım için teşekkürler

[3mZ]

Eline sağlık mucit23 başarılarının devamını dilerim ve paylaşımın için teşekkür ederim.
3m

[Mucit23]

Sağolun arkadaşlar.

[izmirege_35]

Elinize sağlık

[muyat]

Bişey dikkatimi çekti incelerken.Güncel yapayım
Devrede gateye 10r direnç konulmuş.
GATE voltajı 12 volt iken 10 ohm direnç konulursa 1.2 amper akım akmış oluyor.
O zaman gateye konulan 10 r direnç çeyrek watt degil de en az 1watt olması gerekmiyor mu sizce?

[Elzemefe]

Mucit23 Hocam motor 24 volt  ise  tlp250 v+ girişine  7812 bağlamak yeterli  olurmu _?

[karacan451]

Metal diyot yerine 1N4007 takılır mı?

[F®T]

Mucit23 Hocam motor 24 volt  ise  tlp250 v+ girişine  7812 bağlamak yeterli  olurmu _?

Bağlamana gerek yok zaten entegre çalışma voltajı Supply voltage (VCC): 10−35V .Fakat mosfet gate  iletime girme voltajının geçilmemesi iyi olur.Ona göre tlp250 besleme  voltajını sınırlayabilirsin.

Metal diyot yerine 1N4007 takılır mı?

Motorun 1 amper altında akım çekiyorsa olabilir .Diyod akımı yüksek olsa dahada iyi olur.Neticede devreden çekilecek toplam akım bu diyod üzerinden geçecek.Demekki motor akımı artı devrenin çektiği toplam akımın üzerinde bir diyod seçilmeli.Genelde güç sistemlerinde akımın 3 katına yakın değerler kullanılması uygun olmaktadır.
