role yerine ne koyula bilir

[kado17]

merhabalar ekteki devre şemasında temsili role konup bağlantısını temsili olarak yaptım bu gibi role ve klamens soket ten 12 adet olacak yer kaybı gibi büyük bir sorun oluyor 12 role yerine başka ne gibi malzeme kullana bilirim semadaki gibi önce mavi led yanacak sonrada 16f877 bilgi gelince bc337 roleyi cekip kırmızı ısık yanıyordu entegre islemini tamamlayınca tekrar mavi ye dönüyordu role olmadan bunu nasıl yaparım 12 volt 300ma çekiyor ledlerim devremde 12 volt mevcut koymam gereken malzeme ne olmalı sizce

[kado17]

role baglantısında sorun var temsili cizdim ona takılmayın role( com 1 - com 2 ) direk 12 volt + gidiyor ortak şase ucuda direk eksiye gidiyor.

[karacan451]

2 adet transistörle olabilir hiç denemedim. picin bir bacağına 2 adet transistör bağla biri npn diğeri pnp olsun +5v olursa npn iletimde pnp yalıtımda olur.

[kado17]

ledlerim 12 voltluk ama onu nasıl halledicem

[hkalaycioglu]

IRFZ44 mosfet koy 40 Amperlik istediğin gibi kullanabilirsin ledleri sürmek için.

[kado17]

IRFZ44 mosfet 2 adetmi baglıcam roleyi iptal etmek için

[karacan451]

2 Transistörün emitör uçlarına 12 volt vermen yeterli

[kado17]

mantıklı gelmedi calısacağı denemesini yaptınmı acaba hic uygulama olarak

[karacan451]

Daha önce hiç denemedim. Protusta bi dene yada elinde transistör varsa boarda dene. Deneme fırsatım yok . Bana çok mantıklı geliyor

[kado17]

proteustada calıstıramadım yardımcı olabilirmisiniz vaktiniz varmı

[karacan451]

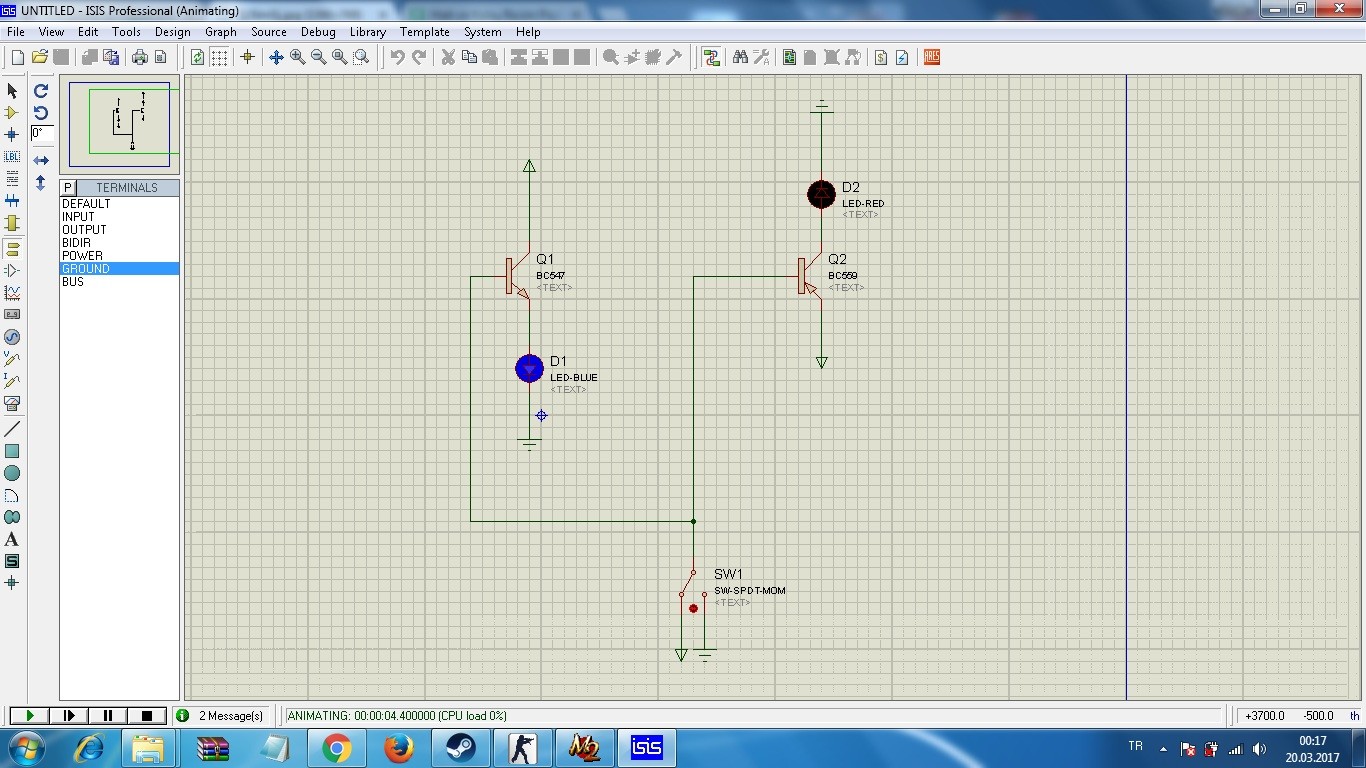

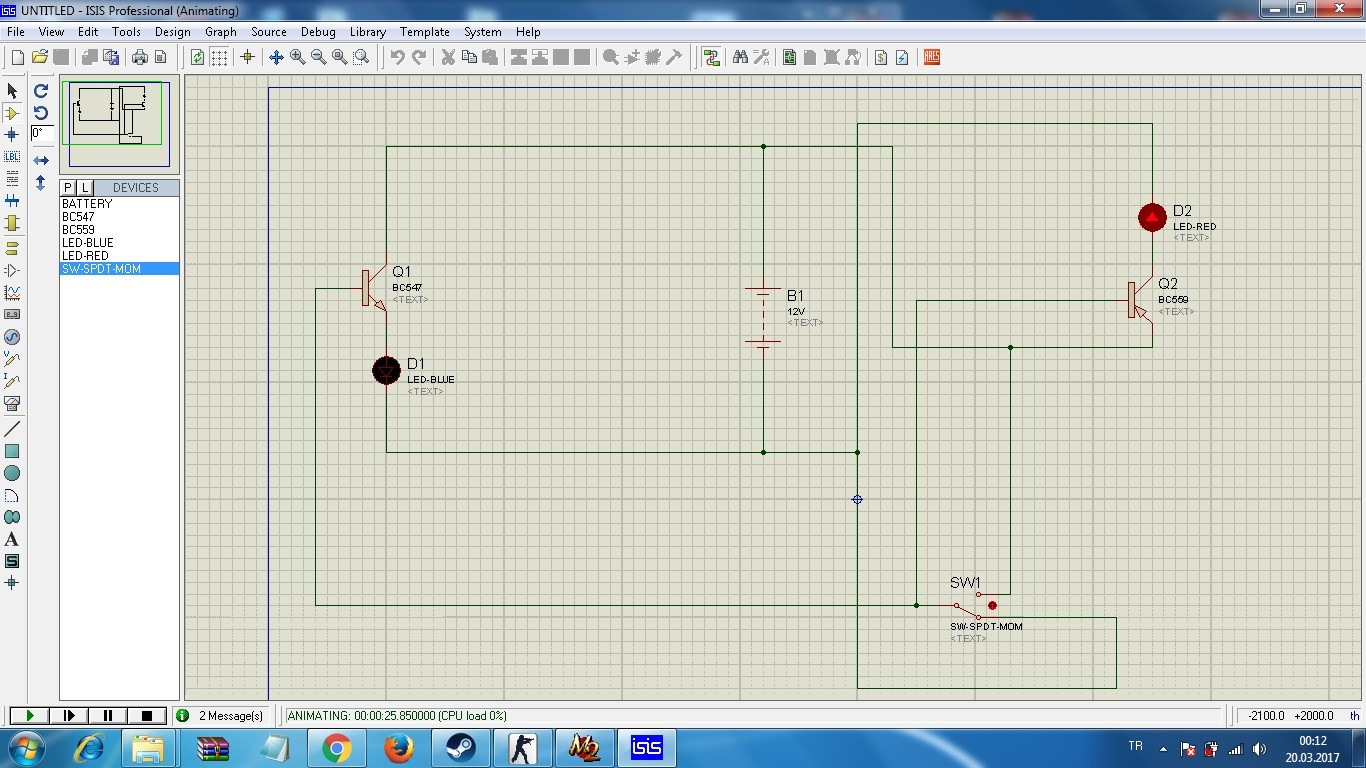

protes denedim

[karacan451]

[xoom]

Basit bir transistör direnç ile yapabilirsiniz. BC337 kullanın.. Ic 800mA max..

[kado17]

tesekkurler ustam deniyorum hemen

[kado17]

yok çalışmadı ustam 16f877 yaptım bağlantısını ama 2 led aynı anda yanıyor 16f877 çıkış verince led in birisi sönük birisi yanık kalıyor benim istediğim entegre işlem yapmayınca bir led yanacak entegre çıkış verince sönüp diğer led yanacak yani bir rölenin acık kapalı kontakları kullanıyor gibi yapmak istiyorum ama olmadı bu şekilde ledlerim 12 volt 100 ma akım ile calışıyor amacım role olmadan baska sekilde birini yakıp diğerini söndürmek işleme göre
