Frekansmetre Sorunu

Başlatan rayman, 12 Nisan 2017, 18:21:06

rayman

Bir Frekansmetre yaptım dosyalarını paylaşıyorum sizinle... Ancak tam ölçme yapamadım.... Bu frekansmetrenin Ifset , Vcf-ıb , gibi menüsünde özellikleri var. Bunlar ne işe yarıyor ? Tam kalibrasyonu nasıl ayarlamak lazım bilen varmı ?


http://dosya.co/c4b9d055hd8c/frekansmetre_yeni.rar.html

muhsin kamer

#1

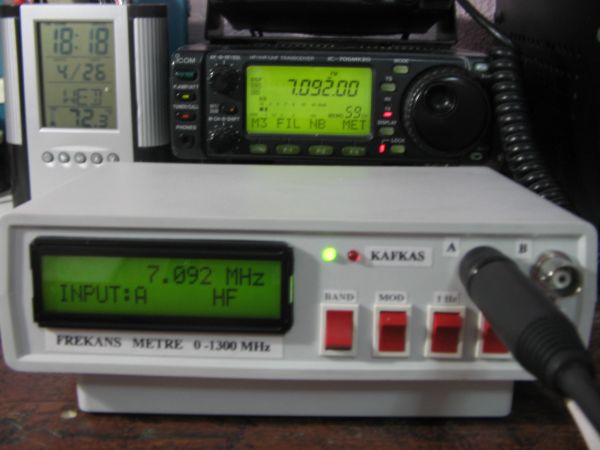

Buradaki frekansmetre 'yi inceleyebilirsiniz Devreyi hazırlayan Hüseyin bey, isteyenlere bilgi konusunda, yardımcı olacağını da sitesinde belirtmiş.


http://www.ta3en.com/frekans.metre.htm

İyi çalışmalar, kolay gelsin...

rayman

Merabalar. Zaten uğraştığım Frekansmetre aynı kişinin yaptığı bir frekansmetre. Ancak şunu bilmiyorum. Bu kişinin yaptığı frekansmetre devresinde girişte bölücü entegre var benimkinde yok... Transistör var direk. Acaba bölücü olmadığı için frekansı karedalga ya çeviremiyoruz o yüzden mi çalışmıyor bilmiyorum?

ete

Picbölücü olmadan teorik olarak 65 Mhz'e kadar frekans ölçebilir. Ancak kullanılan malzemelerin frekans karekteristikleri nedeni ile bu değer 32 Mhz civarlarında kalıyor. Çoğu devrede bu böyledir. 1200 Mhz (1,2 GHz) sinyalleri ölçebilmek için arada bölücü kullanılması gerekiyor ki yukarıdaki sistemde kullanılan U893 bu amaçla kullanılmıştır.
Sinyalin mümkün olduğunca kuvvetli bir kare dalga şekline getirilip Pic'e verilmesi ana kriterdir. Bu nedenle devrede 74HCT132 schmitt trigger kullanılmıştır. Bunun ana amacı sinyalin kuvvetlendirilip düzeltilmesi dir.

Basit frekansmetreler sinyal seviyesi 0-5V olan kare dalgaları ölçebilir. Ama gerçekte ölçülecek sinyal seviyeleri 10Mv civarında da olabilir. Bu nedenle girişe bir sinyal kuvvetlendirici eklenmesi gerekir. Bu kuvvetlendirici düşük seviyeli sinyalleri alıp kuvvetlendirip sonuçta pic'e yollar. Bu nedenle bana göre frekansmetrenin can alıcı kısmı burasıdır. Yoksa frekans ölçmek çok zor bir iş değil tabiiki elinizde ölçülebilecek seviyede bir sinyaliniz var ise. Zor olanı zayıf sinyalleri alıp kuvvetlendirmektir.

Ete

rayman

Bu hali ile ön tarafında 2n2369 transistör var. Sinüs sinyal veriyorum girişe ancak ölçmüyor... Tabikide Pic'in girişne 5 volt verebilmeliki ölçsün.... Pic in giriş çıkışları 0-5 volt arasında Lojik olarak biliyorum. Girişteki preamp ta o işe yarıyor ancak ne hikmetse herkes çalıştırdığını söylüyor ama ben başaramadım bunu .
