Cnc Devre [Çalışırmı ? ]

[mierdogan]

Ete Hocam sabit bir başlık açmak istiyordu... O nasıl isterse oradan devam ederiz..

http://www.stepmotorcu.com ---> Step motor ve kontrol kartları buradan (Ahmet Bey var yerleri ostimde ben kartı oradan aldım)
http://www.dogarulman.com.tr ---> Lineer kızak, arabalar, vidalı mil(hatvesi 5mm) bilyalı somun(kulaklı olanından), döner somun gövdeleri(yerli olmasın)
http://www.dizisan.com---> Ortası milli couplin'ler buradan
http://www.uctuglazer.com---> Gövede çelikten olacaksa lazer kesim yaptırılabilecek firma
http://www.hareketlikablokanali.com/---> Hareketli kablo kanalları ve kablo koruma spiralleri
http://www.http://akifsanhirdavat.com.tr/--->Delik için taşlama alınabilir Bosch GGS 28 öneririm hız ayarlı ve sessiz(nispeten)


En son router' in tablasına geliyor bu çok önemli taşlanmış bir tabla herşeyden daha ve rigidliği çok önemli... 3 ekseninde minimum düzede üzerinde gezebileceği bir tabla olmalı belki delikli tercih edilip bir adet basınç sensörü ile alt tarafa vakum tablası konulabilir PCB yi yüzeyde düz tutmak için en ideal çözüm bence...

Aklıma geldikçe yazarım ama burdanmı devam edeceğiz yoksa haftaya sabit bir başlık açıp devam mı ederiz bilemiyorum.

Saygılar

[KAZIMUGUR]

Pek ucuz bir zevk değil maalesef.
O yüzden önceden iyi düşünmek lazım.
Ne yapmak istediğinizi belirleyip ona yönelik makine doğru yöntemdir.
Yapmışken hepsinide yapsın ?
50*50 aslında 500*500 makineciler mm kullanıyor , pek küçük ölçü değil.
Çalışma alanı bu kadarsa mekaniğin gerekliliğinden dolayı dıştan dışa en az 700*700 gibi olacaktır.
Boyu 2 kat artınca fiyat 2 kat artmıyor !
Ancak yapacağınız iş belirleyici.
Pcb - plexy kazıyan için başka motor+ sürücü , metal kazıyan ( işleyen ) için başka motor + sürücü.
Hızlı olsun için de farklı tabii.
4.5Nm 150 civarı iken 12Nm 400 gibi...
Bir o kadarda sürücüler.
3 eksende tutarı düşündürücü olabilir.
Bu işlerde 40 ölçüp 1 biçmek lazım.
Biraz hayal gücü biraz araştırma biraz ihtiyaçlar.
Mesela takım değiştirme de olsun derseniz spindle motoru özeldir , takım tutucular özeldir... derken başlı başına maliyettir.
3 eksen tablaya 4. ekseni bağlayıp torna gibi mesela tesbih baston masa ayağı işlesek diyenlerde olabiliyor.
Kısacası ucu çok açık ve uçuk bir konu.
Youtube de biraz dolaşın , homemade cnc - mach3 cnc gibi anahtar kelimeler ve kimler neler denemiş yapmış bakın.
Böylece makinenin tipi şekli belirlenmiş olur.
Malzeme almak kolay satan çok , liste olduktan sonra hangisi kimde o gün için ucuzsa , ondan alınır...

[ete]

Anladığım kadarı ile pek evde çalıştırılabilecek bir alet değil bu. Talaş ve tozdan kaçış yok anlaşılan. Ebat da ayrı bir sorun olarak gözüküyor.
Normalde A4 ebadı kadar bir tabla benim işimi görecek. Yükselme miktarı ise kurtarıyor ise 10cm olmasında yarar var.
Bu ebatlar üzerinden bir çalışma başlatalım isterseniz. En baştan küçük bir alet istediğimi zaten söylemiştim.
Kullanacağım yerler PCB kazıma ve zaman zaman kutu LCD yeri açma ve bazı delikler ile PCB deliklerinin açılması. Hepsi bu kadar.

Bu bilgiler ışığında bir malzeme listesi çıkartabilirseniz sevinirim. Şasi şekli nasıl olacak ona ait çizimlerde yapmak gerekiyor. Hazır profilmi kullanacağız yoksa bir şasi mi imal edilecek bunlarıda belirtirseniz sevinirim.

Ete

[mierdogan]

Hocam ben size karşılıklı biraz fikir vereyim siz biraz zihninizde canlandırmaya çalışın sonrasında burda sabit bir başlık açıp blog gibi hafta hafta yada gün gün resimleyerek devam ederiz benim fikrim.

Çok minik makineler yapmakta mümkündür CD sürücü mekanizması kullanan bile var avuç için kadar yer işliyor...

Geçen bir reklamcıda lazer kazıma makinesi gördüm pleksi üzerine isim falan kazıyorlarmış cihazla 0.2 tarama ucu var adamla anlaştım bir ara pcb kazımayı deneyeceğiz daah önce 7 watt lazerle denemiştim çok başarılı değildi bunda 25 watt var sonucu merak ediyorum sizinle paylaşırım denedikten sonra. bildiğiniz mürekkep püskürtmeli yazıcı gibi sağa sola gezerek tarama yapıyor ben elimdeki ile tüm bakırı 2.5 saatte kazıttım o cihaz benim cihazdan 2-3 kat daha hızlı geziyor benim cihaz 1200 mm/dak ayarlı şu an.


Demem o ki aslında lazerli bir cihaz olsa tadından yenmez   LPKF falan halt etmiş okadar yani...

[KAZIMUGUR]

Linkde bir çok çalışma var.
İncelemenizi öneriyorum.
Hatta smd dizgi bile var.

http://hobbycnc.hu/English.htm

Küçük pcb içleri için özellikle 37 nolu çalışmanın tipi uygundur.
O biraz kaba olmuş hazır profil kullandığı için.
Köprü tipleri biraz daha büyük ebatlı işler için.
Z için 100 az bir ölçü.
Bağlanacak mengene + iş parası gibi durumlarda kısıtlanmaması için 2 yol var ya 150-200 gibi ya da 100 fakat takozlarla yükseltebilme imkanı...

Ufak makinenin etrafına 2 kat ince yonga levha + arası polistren kabin ve özel spindle motor olursa dışarı  "tıs" çıkmaz.

[KAZIMUGUR]

@mierdoğan bu senin için :

http://www.youtube.com/watch?v=mzmjGz0_joM

[Mucit23]

Hocam açık ortamda olsa çok batırır ama bunada çözüm buluruz. Benim aklıma makinayı bir suntadan yapılmış kapalı önünde pencereleri olan bir dolab içerisine yerleştirmek. Bu sayede toz vs hepsi içeride kalır.Peridiyotik olarak makinanın içerisindeki Talaş vs birikintilerini temizleriz.

Kendimize bir şekil seçelim.

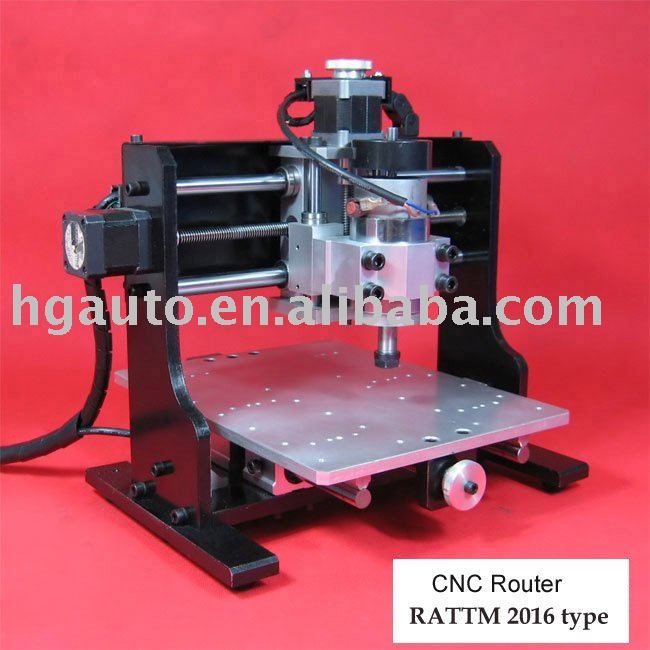

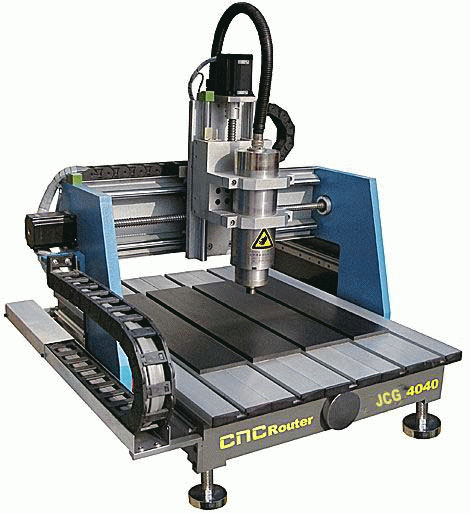

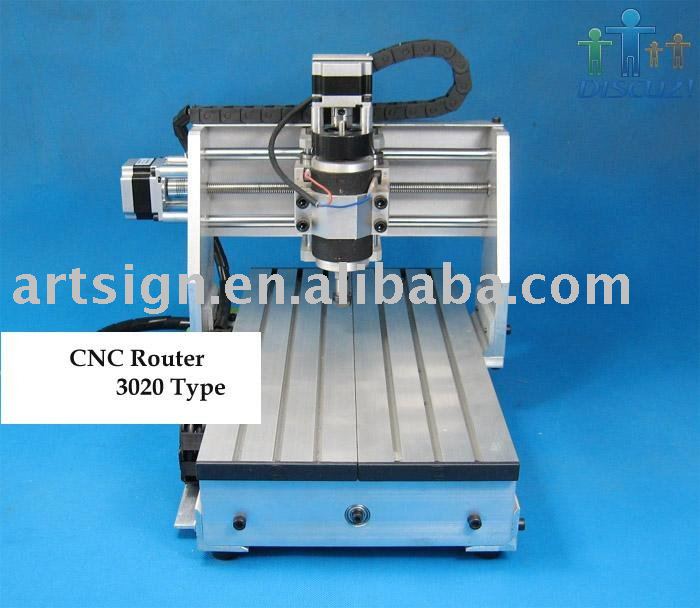

Benim aklımdaki  CNC şekilleri şunlar

hosting images

picture hosting

free picture hosting

adult image hosting

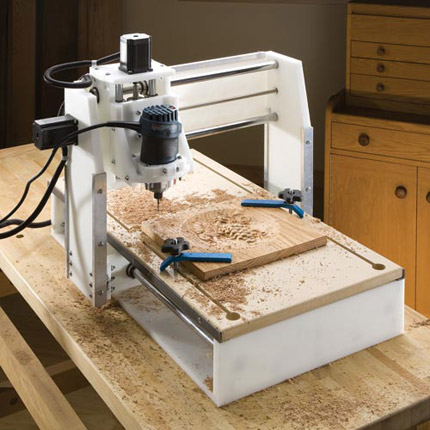

En çok bu hoşuma gitti..

upload pictures

Bu kadar yeter herhalde
Boyutlarımız Ete hocamızın dediğim gibi Net işleme alanı A4 boyutlarında ve azıcıkdaha büyük olarak 40X30 olabilir.
Yapmışken bari adam gibi bişeyler yapalım işi kuralına uygun olarak yapalım derim ben.
Verdiğim örneklerin çoğunda alt tabla sabit  üst kısım hareket ediyor.
Bence ilk önce bi şasiyi rayları yani hareketli parçaları halledelim kaba taslak bir CNC yi ortaya çıkaralım sonradan Motorları alırız ve oturup uygun bir CNC kartı alırız.

[Mucit23]

@mierdoğan bu senin için :

http://www.youtube.com/watch?v=mzmjGz0_joM

Bu gerçekten hayret verici. Biz yaptığımız makinaya bunun yaptığı işi yaptırabilirmiyiz. Orada kullanılan lazeri nereden buluruz. Gerçekten bu çok iyi

[mierdogan]

@mierdoğan bu senin için :

http://www.youtube.com/watch?v=mzmjGz0_joM

@KAZIMUGUR Hocam benim gördüğüm cihazda aynen böyle kabinli ama sanki lpkf nin gezme aralığı 0.2 den daha gibi geldi bana nedense?

[mierdogan]

Bu gerçekten hayret verici. Biz yaptığımız makinaya bunun yaptığı işi yaptırabilirmiyiz. Orada kullanılan lazeri nereden buluruz. Gerçekten bu çok iyi

Kazıma için kullanılan lazer biraz tuzluca... bide gezme hızı nasıl okadar hızlı bilmiyorum servo falan olabilir encoderli falan.

Tarama lazerleri falan var (metale isim kazımak için kullanılıyor) onlarda nasıl bir etki olur bilemiyorum

[Mucit23]

Sonra düşünülür bu lazer işi. Bence biz şimdi Şasiye yönelelim.
Benim bu konularda tecrübem yok bu yüzden ben sadece şöyle olabilirmi diyebilirim. Siz ne derseniz olur.
Boyuta takılmamak gerek. A4 iyidir. Genel olarak PCB kazımak için kullanılacak zaten. A4 ebatında bir dünya iş yapılır..

[KAZIMUGUR]

Cnc lerde köprü tipi yapılarda laser kullanılıyor , cnc taşıyıcı olarak çalışıyor.
Lakin videodaki gibi hızlar ancak hayal.
O hızlar için galvano denilen sistemler kullanılıyor.
Minik bir ayna sistemi galvanometre benzeri bir yapıya tutturuluyor ve sabit ışın kaynağı yansıtılıyor...
Hareket tek eksende oluyor...
6G hızlarında lineer motion sistemler var , maglev lerle aynı mantıkla çalışıyorlar.

Laser galvano diye aratırsanız kesme garicinde görsel işler içinde kullanıldığını bulursunuz...

[xoom]

CNC işini bende oldum olası hep merak ve ihtiyaç duymuşumdur.. üniversite bitirme tezi olarak Baskı Devre delme makinasıyla epey boğuşmuştum.. şahsen bu işe bende katılabilirim.. projeyi adım adım ve anlaşılır bir çerçevede yapacağınızı düşünerek bende yapmak isterim..ben a4 ebatlarında veya 250x250mm ebatlarında PCB kazımak  ve Delikleri açtırmak için yapmak isterim..tabi sizler hangi ebatlara karar verirseniz bende o ebatlarda sizlere uyarım.. ortalama maliyeti sormak belki şuan için çok erken ama tahmini 250x250mm ebatlarında pcb delme ve kazıma için tahmini ne gibi bir fiyata bizlere malolur.. bu konuda tecrübeleli arkadaşlar cvp verebileceklerdir diye düşünüyorum..

[fatih88]

benim yapmış oldugum cnc 35x45 alan işleyebiliyordu 4 sene önce bana birçok  malzemesi hariç 250tl mal olmuştu bildigim kadarı ile lineer rulman ve miller pahalı idi onun için bende tomogtafi film basma ünitesini kullanmıştım ünite içerisinde step mototlarda vardı iyi bir mil kullanılırsa kesinlikle sapma olmuyor piyasadaki sonsuz millerle yapılırsa cihaz başladığı yerve bitiş noktası tutmuyor somunda boşluk olmamalı iyi çalışmalar

[KAZIMUGUR]

Cnc konusu ucu açık bir konu.
Canınız nasıl isterse öyle.
Keseniz neye yeterse öyle.
Mesela 150 liralık bilyalı somun-mil yerine 3 liralık gijon denilen uzun boy (1mt) vida 25 kuruşluk somun ile yapabilirsiniz.
Mesela bilyalı somun ama yüksek hassasiyetli ve uzun tip dedinizmi sadece somun 400TL.
25TL step motor var hatta üçü 25.
Yukarıdakilere benzer büyüklük için 4.5Nm desek ortalama 60-80 dolar.
Bir o kadar sürücü.
Yok ben düşük hız ve torka razıyım deseniz 2.2Nm da yeter.
Ama bak sonra buraya gelipde abüüü bu hızlanınca kilitleniyor motordan ınnn geliyor derseniz ben cevap yazmam.

Desteli mil +yarıklı lineer rulman kesinlikle önermiyorum.
Ama araba+ray a göre ucuz.

İmkanı olan olur çok hassas yatakları kendi yapar 5TL , olmayan hazır alır 20 dolar.
Sonlandırma rulmanını bütelerden kendi yapar 10 TL hemide daha hassas , olmayan hazır alır 40 dolar.

Laser kesim gibi şeyler işin hikayesidir.

Motorların iç yapısı ve ısı nedeniyle rulman yatakları dolayısıyla mil 1-2 mm ileri geri gider gelir hemde kolaylıkla.
Bu yüzden sonlandırma rulmanı önemlidir.
Bazı satıcılar sıradan yatak rulmanını ki yatağı yorganı dahil 5 tl dir 20 TL ye satar.
Olmaz !

Şöyle düşünelim.
Step motorlar 1 adımı (200 tam tur) 1,8 derece .
1/16 micro step en adi sürücünün değeri.
Turda 5 mm ilerlese siz hesaplayın bir puls in hassasiyetini .
Şimdi motor ve sürücü bunu yapabilirlken ve pcb kazırken 0.1 mm lerle çalışılırken gijonla ne yapılabilir.
Bazı arkadaşlar kare mile dökme somun yaptım boşluk hiç yok der.
Takviyeli somun 5tl aman ne hoşş.
Yüke bindiğinde motorun sürtünmeye ne harcadığı kimin umurunda.
Yarın öbür gün hele yüksek hızda adım kaçırdımı,  abüüü ...diye yazmanın ne zararı var.
Ama param bu kadar ben hele program ne yapıyor göreyim nasıl nasıl yaparsam ne oluyor bileyim diyeceklerde çıkabilir.

İşte böyle bir konuda şunu yapın şunu yapmayın , şöyle olsun demek çok güç.
İmkanı olan var olmayan var.

Benim siensim var dedirtecek ( çoook hassas değil ) bir makine için ,
eksen başı en az 2 (2*3=6 adet ) doğrusu 12 adet araba , en ufağının tanesi 25 dolar.
Ray metresi 50 tl gibi .
Motora pinyon +krameyer ucuz çözüm x ve y için ama z illa bilyalı mil , enerji kesilecek olursa kalem parçaya düşer - dalar.
4.5Nm motor sürücü 300tl eksen başı.

25TL lik vızvız - delik taşlama dremel artık adı her ne ise yerine 300TL motor +300tl sürücüsü desek 600 tl spindle çözümü.

Ivır zıvır bir sürü parça.
Yabana atmayın 30Tl kaplin adedi .
Ya da bahçe hortumu+ kelepçe , 5cm si kaç kuruş ?
Motoru bağlamak için yukarıdakşi resimlerin bazısı hiç bir şey kullanmamış birinde ara distans ları burç gibi bir şeyden yapmış doğrusu motor bağlantı flanjı.50TL
Öyle bir şey kullanınca el mecbur mil kaplini...

Alt tabla mdf 15tl Al yüzey kaplama profil 250tl...
Benim gariban cenecenin kabloları öylesine ortada durur kablo taşıyıcı alıp takacak tanıdık bulamadım.
Sürücüler ve güç kaynağı ile arabirim kartı 8 mm yonga levhaya monteli , şöyle fanı nşarı olan poliester bir kutuya koymak için , uygun bir iş olsa kıyacam paraya...

Bunlar yekun tutar.

TB6560ahq 3 eksen sürücü ara birim dahil 80-100TL
Gayet de güzel iş görür.

İyi bir şey olsun abüü , diyenlere kafadan , uzunluklar bir kenara , demirbaşlar için , 5000 TL derim...

Ortak nokta nasıl olabilir bilmiyorum.
Ayrıca forum ortamında basit bir kit için bile iyi niyetlerle başlayan ve kar gütmeyen bir çalışma kötü yola düşebiliyor.
Hele böyle dışarıya bağlı işçiği çok bir konu için iyice zor olur.
Konu bu şekilde biraz gelişsin.
Her kes ihtiyaçlarını belirlesin.
Gereğinden fazlasına göz dikmeyin.
Hatta maddi getirisi olmayacaksa sırf heves için hiç başlamayın.
Yok benim param var diyorsanız yapımı maalesef kolay değildir alet edavat ister uğraşmayın hazır 2-5 bin dolara güzel ürünler var pcb kazır.

Tanıdık var atölyesinde yaparım diyenler için önce ihtiyaçlarını hedeflerini belirlesinler.
Burada yardımcı olalım , öenerilerde bulunalımhangi tip ne işe uygundur gibisdinden.
Hangi program nasıl ayarlanır ne iş yapar anlatalım.

Bence bu şekilde daha bir ayakları yere basar bir çalışma olur.
Tabii bu benim fikrim.

Düşünürken verilen adresleri sayfa sayfa gezin satılan malzemelerin adına resmine markasına boyutlarına ve tabii fiyatların baka durun.
Mesela step motor  aramasına google çok cevap verir....

Edit :
Aşağıdaki eser tam anlamıyla bir cnc dir .
Maliyetini siz hesaplayın.



[IMG]http://img406.imageshack.us/img406/6537/cnc1.jpg[/img]

Uploaded with ImageShack.us


[IMG]http://img841.imageshack.us/img841/2694/cnc2l.jpg[/img]

Uploaded with ImageShack.us
