0-9 hafızalı sayıcı devre

[_MeRKeZ_]

Merhaba arkadaşlar,

9 adet butonun olduğu her bir butonun 0 ile 9 arasında bir sayıyı temsil ettiği ve basılan her butondan sonra (başka bir butona basılana kadar) o sayının 7 parçalı göstergede gözükmeye devam edeceği bir devre kurmam gerekiyor. Şu an, göstergede sadece bastığım tuşa dair sayı gözüküyor, elimi butondan çekince sayı kayboluyor. Sayının hafızada kalması için flip-flop kullanmam gerekiyor. Bunun için 7474 entegresini kullanmayı planlıyorum, çalışma mantığını da az çok biliyorum ama kendi devreme uyarlayamadım. Az da olsa 7474'ü nasıl kullanacağıma dair bilgi verirseniz sevinirim. Teşekkürler

Not: Aşağıda uygulamada şu ana kadar geldiğim noktayı gösteren devre bulunmakta

https://hotfile.com/dl/184347411/4cfece8/elektronik_devre.rar.html

[muratay]

Bu devreyi pic 16f628a ile kolayca kurabilirsin....9 Adet bacağını giriş olarak atayıp 4511 7 segment display enteğresine 4 adet çıkış ucu gerekir uçlar tam yeterlidir...Binary kod tekniğini kullanan 4511 entegresi displeyde her bastığın tuşu gösterir....Ayrıca tek tuşlada 0-9 saydırabilirsin....

[_MeRKeZ_]

Hocam devreyi bu entegrelerle ve flip flopla kurmam gerekiyor

[Mucit23]

Paslanmışım yahu

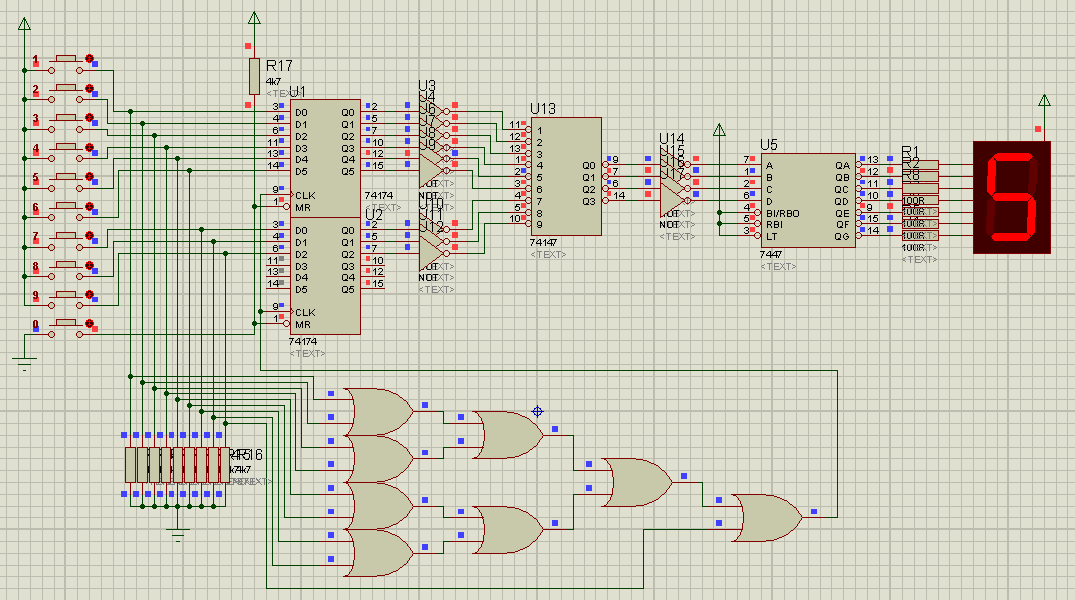

birşeyler karaladım. 7474 kullanmadım. Kaydedici olarak 74174, decimal bcd çevirici olarakda 74147 kullandım.

pic upload
Tam olarak İstediğin Gibi çalışıyor.

Ne yalan söyleyeyim bi ara benim bile gözüm korktu

[_MeRKeZ_]

Hocam eline sağlık, çok teşekkür ederim
