MAX 6675 termocupl converter

[cevat]

Arkadaşlar MAX 6675 termocupl converter entegresinin fiyatı 20 tl civarı bayağı yüksek, dijital havya istasyonunda kullanmak istiyorum. Entegre bu fiyatıyla maliyeti bayağı artırıyor. Hazır istasyon fiyatları daha uygun gibi.
Bende hazır istasyon var. Bir tane de yedek havya var. Onu da değerlendirmek ve istasyonu kendim yapmak istiyorum.

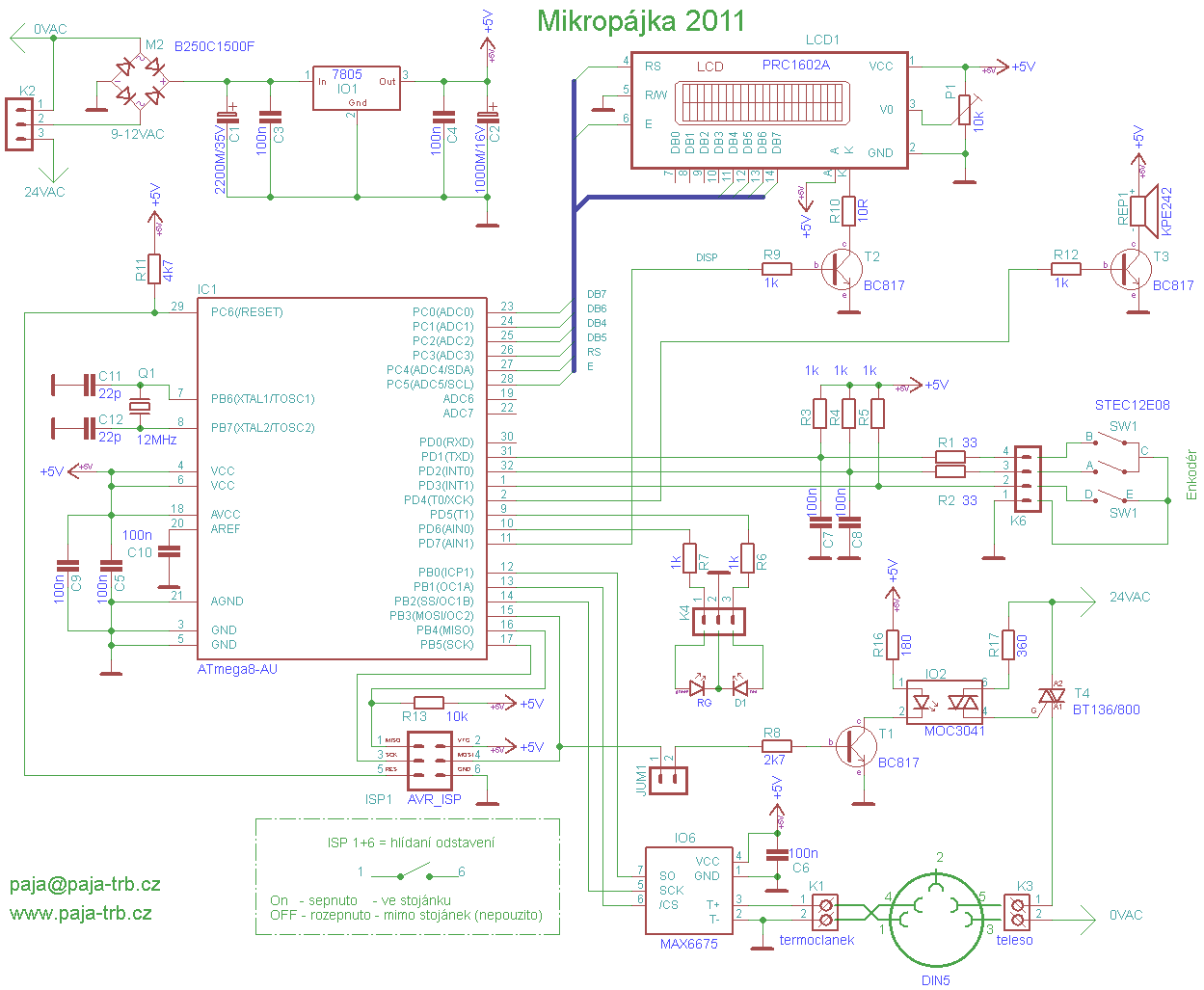

http://paja-trb.unas.cz/elektronika/konstrukce/mikropajka_2011.html Hazırlamak istediğim havya burada...
Bunun yerine daha uygun fiyatlı termocupl sıcaklığı okuyabilecek başka ucuz malzeme türü var mı? Elimdeki TTechnic 'in istasyonunu söktüm maxim6675 entegresine benzer ne kullanılmış diye, atmega entegresini kontrol eden siyah boncuk kaplamayla bir entegre var. Demek ki, başka malzeme kullanılabiliyor. O malzemenin ne olduğunu bilen arkadaşlarımız yardımcı olurlarsa; memnun olurum.
Teşekkür ederim...

İyi çalışmalar, kolay gelsin...

[ete]

Bildiğim kadarı ile havya istasyonlarında termokupl değil PTC veya ntc kullanılıyor. Bu elemanda havya rezistansının ucunda yer alıyor. Senin sistemin nasıl bir şey?.

Şayet termokupl (K tipi) kontrol edeceksen max6675 den daha ucuz bir şey bulamazsın. Analog Device firmasının bir malzemesi daha varki fiyatı 30 dolar civarında.  Termokupl linear olmayan bir sıcaklık ölçüm sensörüdür. Bu nedenle basit opamplarla bu işi çözmen neredeyse imkansız. Bu nedenle sen yinede max6675 den şaşma derim.

Ama illaki ben yapacağım dersen işin yazılım kısmına ağırlık verip bir lookup tablosu yaratabilirsin. Bu tabloya her sıcaklık için termokupl un verdiği değerin ADC karşılığını yazıp okunan değere göre sıcaklık hesabı yapabilirsin. Bunun için bile çalışan bir sisteme ihtiyacın var. İşin zor anlayacağın.

Ete

[3mZ]

Cevat;

     Öncelikle havyanın ucundaki sıcaklık sensörünün ne olduğunu bulman lazım. Bu işe ona göre karar vermek daha doğru olur sanırım. Ama k type termocouple ise max6675 biçilmiş kaftandır bilgine! Ayrıca j type termocouple ise max6675 e girişinde yardımcı olabilirim. Normalde sadece k type okuyabiliyor fakat Ete hocayla beraber uzun uğraşlar sonucunda bunu başardık 0-400 dereceye kadar j type'de ölçüm mevcut.

3M

[pwm.c]

opamp ile yapılmış termokuple sürücü devresi istiyorsan google'de  "thermocouple amplifier" kelimesini görsel olarak arat.

eğer MAX6675 devresi arıyorsan benim sitedeki 2 örneği incele.

display göstergeli:

http://pwmccs.wordpress.com/2012/08/21/pic16f876a-max6675-display-termokupl-termostat/

LCD göstergeli:

http://pwmccs.wordpress.com/2012/08/21/pic16f876a-max6675-lcd-termokupl-termostat/

[cevat]

Yanıtlar için teşekkür ederim.
Hazırlamak istediğim Digital ısı ayarlı havya devresinde kullanılan MAX6675 smd entegrenin 20 tl lik fiyatı bana çok geldi.

El yapımı digital ısı ayarlı havyanın maliyetini  hesaplayacak olursak,  ( pcb, kutu, trafo, atmega8 smd, max6675 smd, havya bedeli, 1602 LCD display, diğer aktif ve  pasif malzemeler, bağlantı kabloları, 220 v bağlantı kablosu, soket ve konnektörler vs.vs...)
100 tl yi geçer. Bu fiyatın çok altında fabrikasyon ısı ayarlı havya alınabiliyor. Aşağıda görülen havyayı 55tl 'ye aldım. ( havya iç devresi, yukarıdaki devrenin benzeri, aynı yapı gibi , devre ATmega8 smd üzerine kurulmuş ...)

Aşağıdaki istasyonu 110 tl 'ye aldım. Yedek havyasını  da ( 7.5 tl.- )  yedek havya boşta kalmasın, hazır devresini de bulmuşken, bir tane de el yapımı hazırlayayım istedim.


Isı ayarlı havyanın maliyeti bayağı yüksek olunca, hem onca malzemeye, hem el emeğine değmez diye vazgeçiyorum...

Yanlız öğrenmek istediğim birşey var,

Bu tip ince uç ( hakko) havyaların içerisindeki ısı sensörü olarak kullanılan malzeme , termokupl mu?,  termik mi?, NTC mi?
Havyayı elimle ısıttığımda ( termik olamaz ...) 10-15 Ohm olan iç direnci yavaş yavaş düşmeye başlıyor.
Ben termokupl kullanıldığını tahmin etmiştim ( 7.5 liralık havya da termokupl kullanılmaz diyesim geliyor...)  ama Erol hoca  NTC de olabilir diye yazınca öğrenmek istedim.

İyi çalışmalar, kolay gelsin...

[F®T]

dediğin özellik ntc yi gösteriyor.

[ingodwetrust]

pic ile alakası yok ama araştırma yaparak sitenize geldim.Bu konuyu açan arkadaşın yaptığı şeye benzer bir şey yapmak istiyorum.Aşağıdaki linkini verdiğim gibi bir ürün ya da arduino için yazan max6675 alsam opamp ile kullanabilir miyim ? Havyada ki sıcaklığı ölçem gerek.
Teşekkürler.
http://www.adafruit.com/product/269

[ete]

Max6675 opamp olmadan direk termokup okumasınyapıp digital değer olarak dışarı veren bir entegredir. Bununla düşündüğünüz şeyi yapabilirsiniz. Ancak bu eleman K-Tipi termokupl lar ile çalışır buna dikkat etmek gerekir. Diğer bir konuda termokupl un havya ya fiziksel olarak yerleştirilmesidir. Zira genelde bu iş için çok küçük boyutlu ntc A(termistör) yada ısı ile direnci azalan eleman kullanılmaktadır. Evet fizksel mıntaj seni zorlamıyorsa bu eleman tamda aradığın şeydir.

Ete

[ingodwetrust]

yani sadece opamp karşılaştırıcı devresi vs. ile max6675 kullansam,pic vs kullanmasam sadece opamp.Karşılaştırıcı devresi  ile sıcaklığa göre led yakabilsem,bu bümkün müdür ?

[ete]

İşlemci kullanmaz isen Max6675 ile haberleşemezsin. İşlemci kullanmak şart.

İşlemci kullanıncada komparatöre gerek yok.

Ete

[rodyum]

yani sadece opamp karşılaştırıcı devresi vs. ile max6675 kullansam,pic vs kullanmasam sadece opamp.Karşılaştırıcı devresi  ile sıcaklığa göre led yakabilsem,bu bümkün müdür ?

MAX6675 entegresi SPI olarak haberleşir. o nedenle mikrodenetleyici ile sürmen gerekir.
eğer opamplı analog bir sistem kurmak istiyorsan AD594 ve AD595 entegrelerini incele.

[kuylus]

400-500 derece sıcaklıkları okumak için termokupl dan başka bir  sensör varmı acaba,  enjeksiyon makinesinde kullanmak için arıyorum

[ete]

PT 100 de 500 dereceye kadar çalışıyor diye biliyorum.
Bildiğim birde termokupl var başka da yok sanırım.

Ete
