Pic 16F88 & Ds18B20 Multi Termostat Devresi

[Mc_307]

yüklediğim sitede sıkıntı var sanırım.
bunlar sağlam.

http://www.upmatik.com/wNV
http://www.upmatik.com/wNN

[Mc_307]

ayrıca bu devreye kaç tan ampul bağlayabiliriz. seri mi paralel mi olmalı
bu röle ile 220v bağlantısı ve ampuller nasıl bağlnacak?

[Mucit23]

Yanlış yazılımı yüklüyor olmalısın. Farklı işlemci için yazılan bir kodu kullandığın işlemciye yüklemeye çalışırsan pickit bu hatayı verir.

Ekte verdiğim kodu yükle bakalım.

Benim kullandığım röle yanlış hatırlamıyorsam 10A/250V AC idi. Bu güçte bir röle ile 8A anahtarlayabilirsin. Fakat rölenin kontak ömrü için Röle kontaklarına paralel Snubber devresi eklemen gerekir.

[Mc_307]

Yanlış yazılımı yüklüyor olmalısın. Farklı işlemci için yazılan bir kodu kullandığın işlemciye yüklemeye çalışırsan pickit bu hatayı verir.

Ekte verdiğim kodu yükle bakalım.

Benim kullandığım röle yanlış hatırlamıyorsam 10A/250V AC idi. Bu güçte bir röle ile 8A anahtarlayabilirsin. Fakat rölenin kontak ömrü için Röle kontaklarına paralel Snubber devresi eklemen gerekir.

hocam şimdi tekrar denedim yine aynı. yazılımda bir config ayarında bişey var sanırım.
en fazla 4 ampul bağalarım. o devreden yine gerek var mı? ne olduğunu da bilmiyorum

[Mc_307]

ustam hexi atınca code proteck yazıyor ya onu yazılımdan kaldrıp hex derleyip verme imkanınız varmı. bende onu yapacak program ve kullanma biligisi yok.
boden ve pwrt yi kapatıp hex yazarmısınız ve buraya eklermisiniz

[Mucit23]

Bunun Code_Protect dışında Configürasyon ayarlarıyla ilgisi yok!! Üstelik yazılımda protekde kapalı. Pickit2'nin orada all protect yazmaması gerekir.  Sadece Boden açık Oda Besleme voltajıyla ilgili bir sigorta. Sigorta ayarları yanlış olsa bile yine sarı uyarıyı vermemesi gerekir. Sonuç olarak 16F88 için hazırlanmış bir yazılım. Pickit2'nin ne haddine benim ayarladığım sigortalara karışacak. Sarı uyarıyı benim 16F88 için hazırladığım yazılıma vermez. 16F88'e 16F877 için hazırlanmış bir yazılımı yüklemek istersen benzer bir hata verir. Uyarıda da zaten bazı konfigürasyon satırları yok diyor.

Başka bir işlemci ile dene. İşlemcin arızalı olabilir muhtemelen.  Yada inanmak istemiyorum ama yanlış yazılımı yüklüyorsun. (Olabilir, kim bilir neler gördük.)

[Mc_307]

Hocam sizin verdiğiniz yazılımı deniyorum. Yanlış yok. Pickit2 de sıkıntı oluyor kesinlikle. Hatta 320volttafa başka yabancı birisi aynı şeyi yazmış.
Bi hocama rica ettim, sizin kodları protona uyarladı anca öyle oldu. Ama aynı sıkıntıyı çekenler var. Piclerde arıza yok. Yazılım da mini bir noktayı kacırıyoruz sanırım

[Mucit23]

Bu devreyi bende 3-4 defa yaptım. Bir problem yaşamadım. Devreyi geliştirirken onlarca kez yeniden program yükleme işlemi yapmışımdır 16F88'e. Böyle bir durum yaşadığımı hatırlamıyorum. Üstelik yazılımda kaçırılacak bir noktada yok ki. Herşey ortada.

Daha öncede dedim tekrar söylüyorum. Pickit2'nin 16F88 için hazırlanan bir yazılımdaki hatalara uyarı vermesi, ya hex dosyasının bozuk olduğunu yada senin yanlış yazılım yüklediğini gösterir. Bunun dışında bir seçenek yok.

Dediğim gibi Hex dosyası bozulmuş olabilir. Protonda derleme konusu da bunu işaret ediyor. Benim en son gönderdiğim dosyaları yüklemeyi deneyin.

[Mc_307]

Hocam sizin verdiğinizi denedim kesinlikle. İlk kez hex yüklemiyorum. Ayrıca sizin bu projenizin bulundugu tüm sitelerdeki hexleri de denedim.hep aynı
Boden ve pwrt acik birakilmiş ondan olma ihtimali var dedi protona ceviren hocam.
Sizin verdiğiniz dosyadaki bas dosyasindan hex yapıp denemedim yalnız. Sadece sizin verdiğiniz gibi dosyalardaki hazır hexi yüklemeye çalıştım.

[Mc_307]

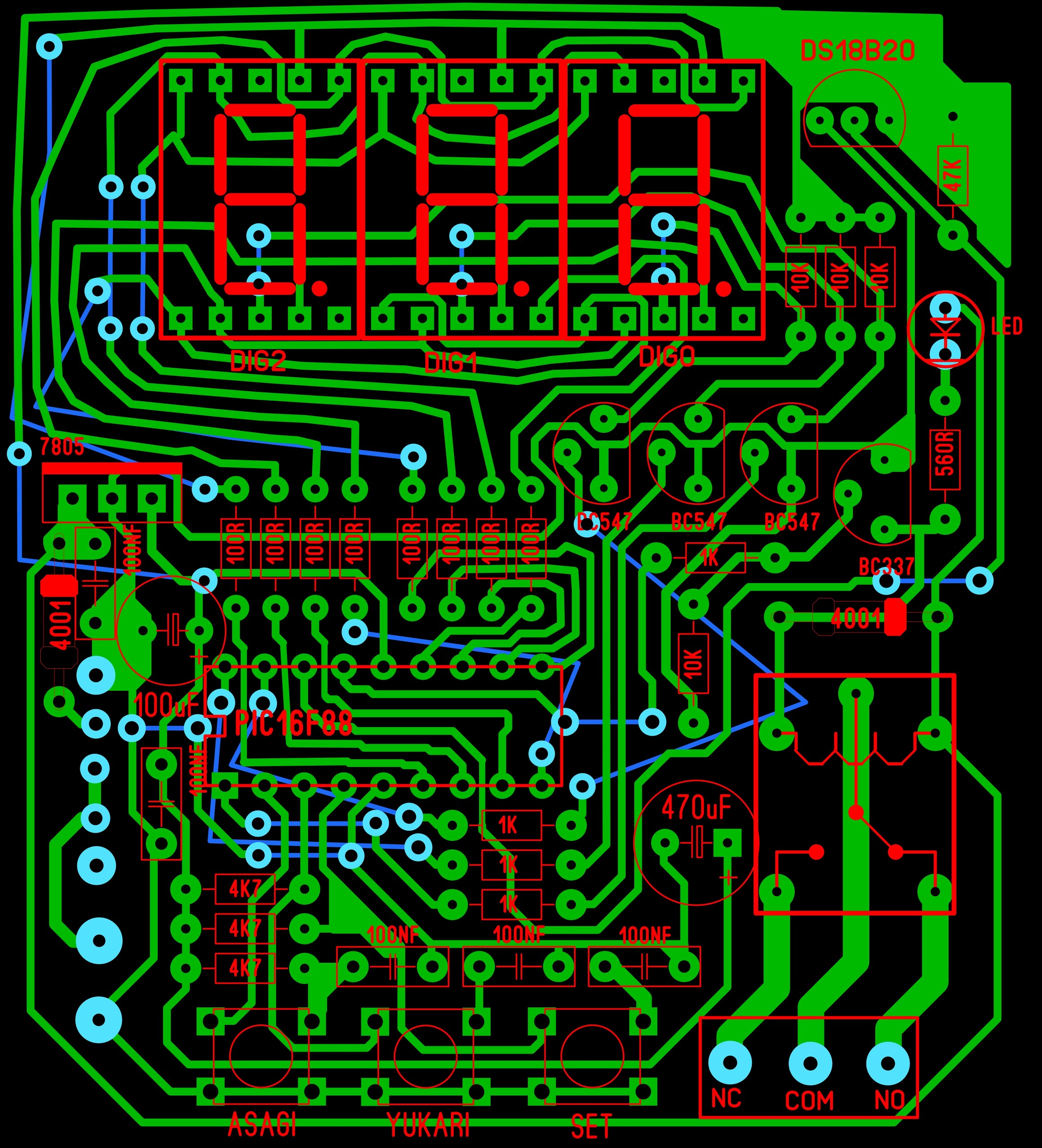

slmlar arkadaşlar. mucit23 ustanın şemayı  biraz genişlettim acemice ve yolların bazılarını atlama yaptım. ayrıca yolları biraz kalınlaştırdım. benim gibi pcb basımında bu devre için zorlanan arkadaşlara yardımcı olur. o yüzden ekliyorum. ayrıca bazı pickit2 lerde warning hatası veren hex yerine protonda bir dostumun hazırladığı hexide ekliyorum. yükleme yaparken mclr karşısındaki tık seçili olsun.

[Mc_307]

eklenti boytunda sıkıntı var tek tek atcam artık

[Mc_307]

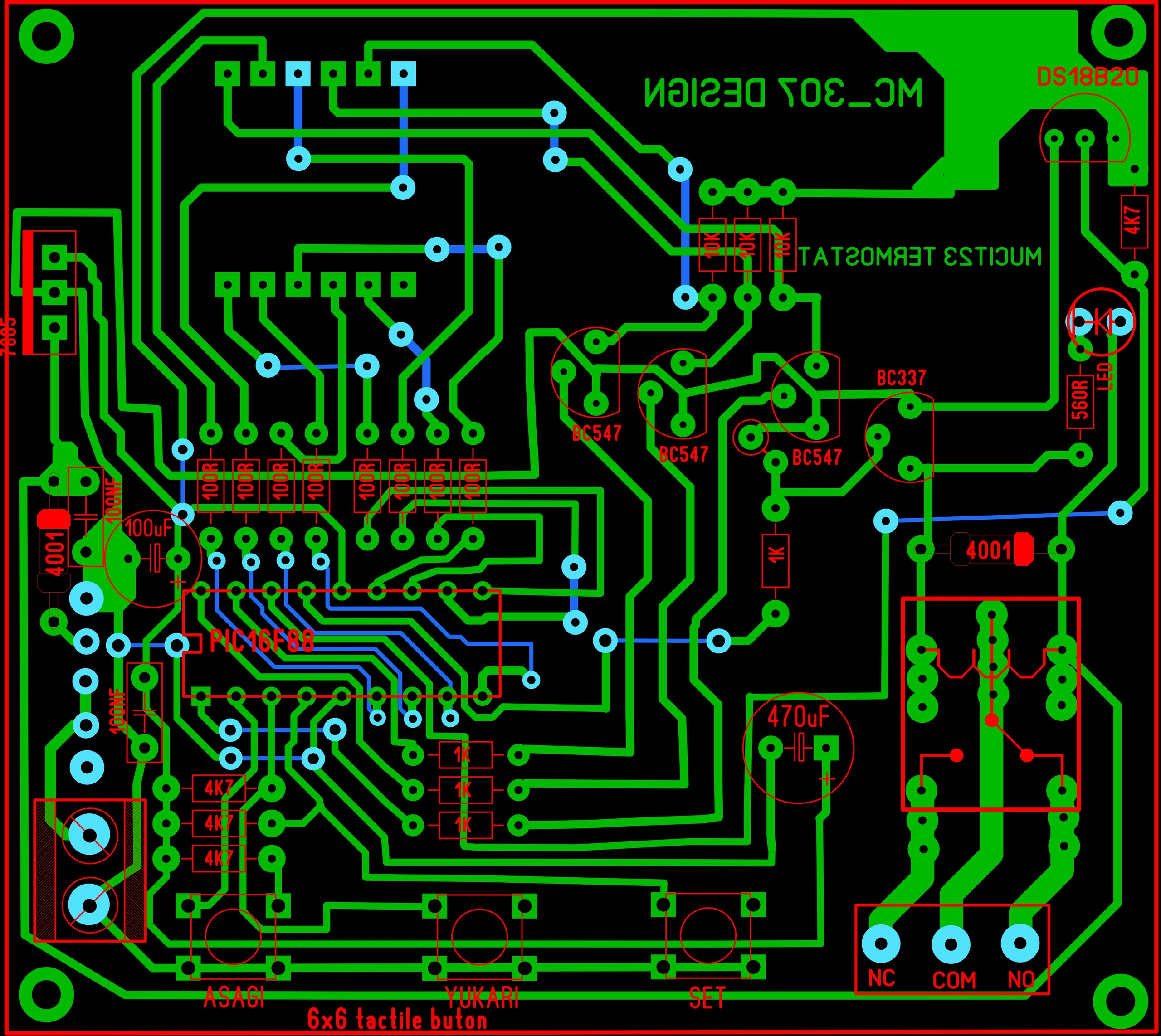

bu da ek olarak 3 ayrı display almayıp arkasında 12 ayak olan displaylerden yapmak isteyen veya benim gibi yanlış alanlar için birleşik 3lü display pcbsi ve daha geniş atlamalar çok

[Mc_307]

bu da yerleşim ve hex

[yilmaz-imr]

Devreyi yapacak olanlara tavsiye.

Dısplay uclarına giden 100 ohm dirençleri minimum 150 ohm takın.
Direnç değerleri gözüme küçük gelmişti fakat kimse birşey demediğin için aynı yapmış bulundum.

Dısplay da hafif ısınma oluştu. Bununla birlikte pic'inde hafif ısınmasına sebep oluyor.
Isınan malzemelerin ısısını, bakır yollar çekiyor. çektikleri ısıyı daha soğuk alanlara iletiyor. İletmiş oldukları yerde de ısı algılayıcı olunca haliyle 10 dk içerisinde ısı derecesinde 1 ile 2 derece arasında yükselme meydana geliyor.

Sensörü kablo yardımı ile devreden uzak bir yerde çalıştırıyorum derseniz bunları yapmanıza gerek yok.

[irem]

eklenti boytunda sıkıntı var tek tek atcam artık

kardeş dosyalar yüklenmemiş herhalde. Bir daha yüklermisin.
